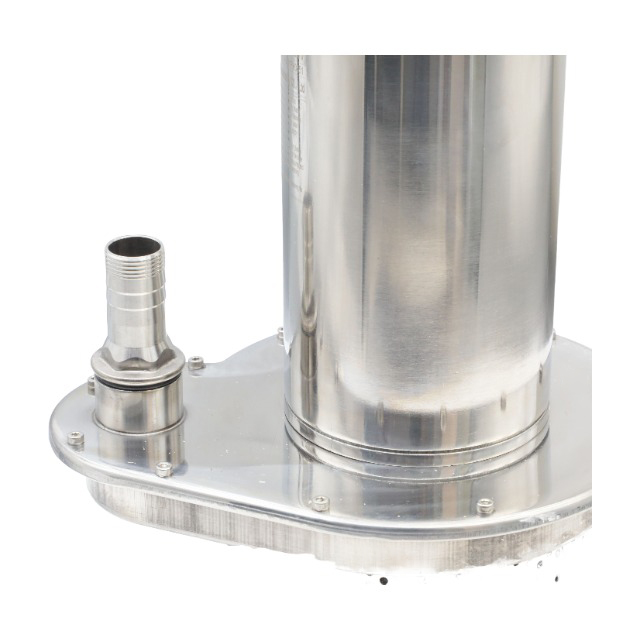

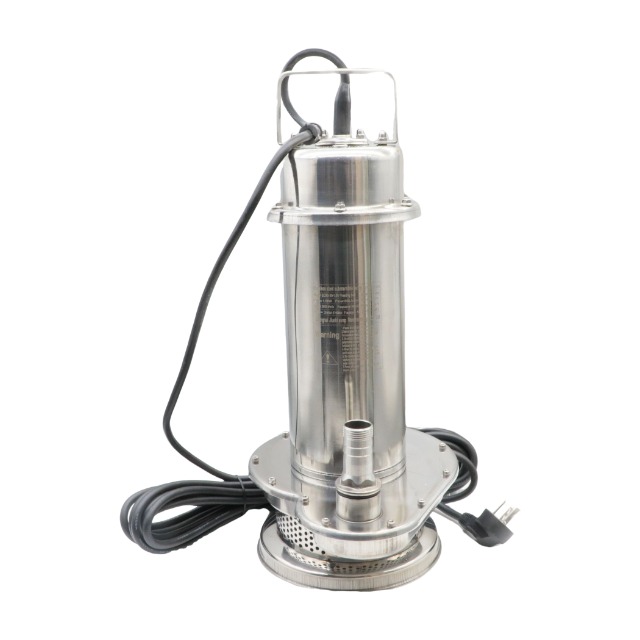

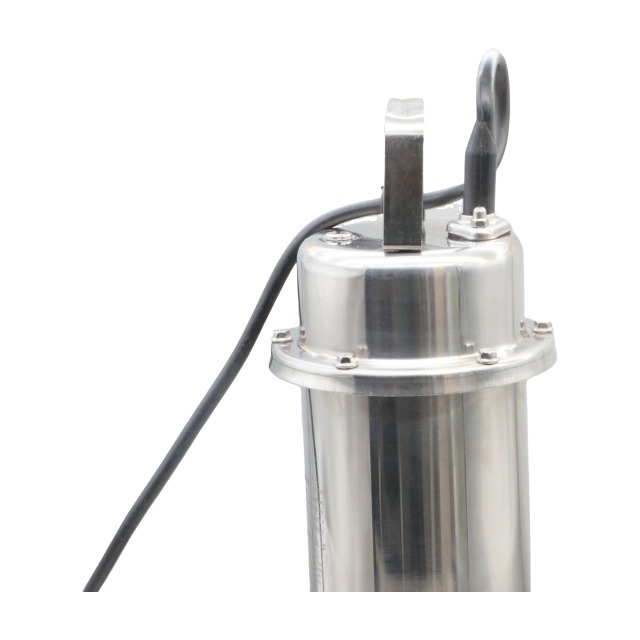

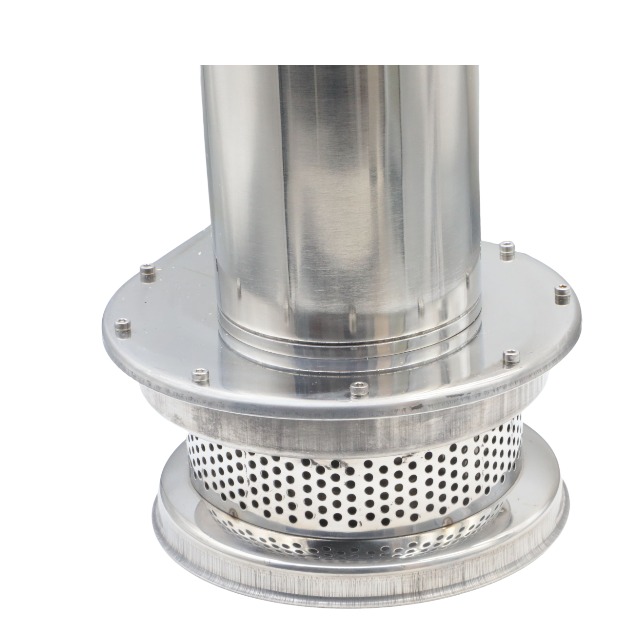

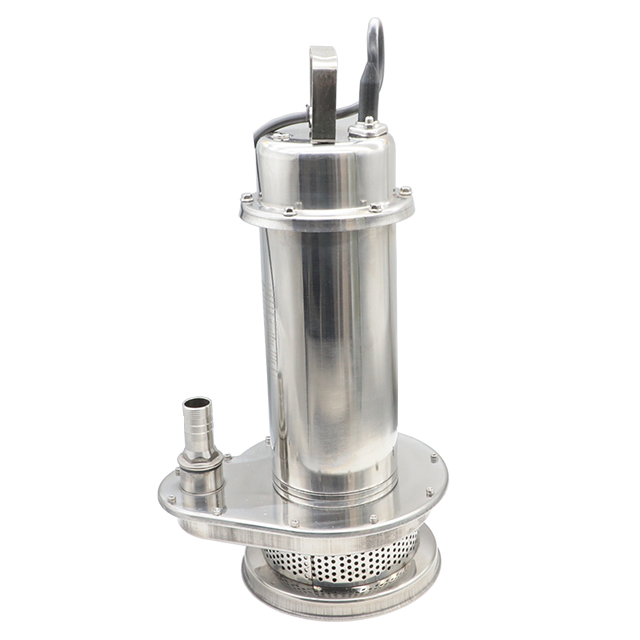

نوع QDX محمول جميع مضخة الصرف الصحي الفولاذ المقاوم للصدأ هي معدات متكاملة كهروميكانيكية مصممة خصيصًا لمياه الصرف الصحي والسوائل المتآكلة بشكل ضعيف. يعتمد قذيفة دقة من الفولاذ المقاوم للصدأ 304/316L وختم ميكانيكي مزدوج الفولاذ الفلوروببر ، والذي يحتوي على خصائص مقاومة التآكل ، ومكافحة الانسداد ، ولا تلوث. هيكلها مضغوط وخفيف الوزن ويدعم العمل على بعد 5 أمتار تحت الماء. تم تجهيزه بمفتاح تعويم يمكن أن يبدأ وتتوقف تلقائيًا ، ومناسبة للسيناريوهات مثل استخراج المياه ، وضخ الأحواض ، والري الزراعي ، وتربية المياه البحرية ، والنقل المتوسط الكيميائي ، وصرف القاع ، وما إلى ذلك. تم تجهيز المحرك بجهاز حماية الحرارة لضمان تشغيل آمن.
نوع QDX محمولة ميزات مضخة الصرف الصحي الفولاذ المقاوم للصدأ المحمولة
جميع مقاومة التآكل من الفولاذ المقاوم للصدأ: باستخدام مكونات 304/316L من الفولاذ المقاوم للصدأ وقناة التدفق ، جنبا إلى جنب مع الختم الميكانيكي الفلوروببر المزدوج ، ومناسبة لنقل الوسائط المسببة للتآكل مثل مياه البحر ومياه الصرف الصحي الكيميائية.
محمول وفعال: مع التصميم الهيكلي المدمج والوزن الخفيف ، فإنه يدعم العمل حتى 5 أمتار تحت الماء ويمكن تجهيزه بمفتاح تعويم بدء التشغيل التلقائي لتقليل التدخل اليدوي.
تصميم مضاد للانسداد: يمكن للدافعات الواسعة للقناة وبعض نماذج أجهزة القطع التعامل مع مياه الصرف الصحي التي تحتوي على كميات صغيرة من الشوائب الصلبة (حجم الجسيمات ≤ 0.2 مم) أو الألياف ، مما يقلل من خطر انسداد.
حماية السلامة: تضمن أجهزة الحماية الحالية للحمل الزائد والحمل الزائد أن يتم إيقاف تشغيل المحرك تلقائيًا في ظروف عمل غير طبيعية ، مما يطيل عمر الخدمة.
نوع QDX محمول الفولاذ المقاوم للصدأ مضخة مياه الصرف
مرحلة امتصاص الماء: يدور المكره بسرعة عالية لتشكيل ضغط سلبي ، والذي يمتص في مياه الصرف الصحي أو السائل عبر المدخل.
نقل الضغط: بعد الضغط على الوسيلة ، يتم تفريغها عبر قناة واسعة بواسطة قوة الطرد المركزي ، مما يقلل من انسداد الجسيمات.
التحكم الذكي: يبدأ مفتاح التعويم أو المستشعر الإلكتروني تلقائيًا ويوقف جسم المضخة وفقًا للتغيرات في المستوى السائل ، مما يحقق العملية غير المأهولة.
نوع QDX محمولة مضخة الصرف الصحي الفولاذ المقاوم للصدأ هيكل
مكونات المحرك
مرحلة واحدة/محرك محرك غير متزامن من ثلاث مراحل (الطاقة 0.25-1.5 كيلو واط) ، رمح قصير ، حمل محمل منخفض ، تشغيل مستقر.
غلاف المحرك مغلق بالكامل وله تصنيف IP68 مقاوم للماء.
ضخ هيكل الجسم
يتبنى المكره من الفولاذ المقاوم للصدأ ودليل الإسكان تصميم شفط تصاعدي لتجنب انسداد الحمأة السفلية.
نظام الختم
الختم الميكانيكي المزدوج أو ختم التعبئة الناعمة ، اختر مادة فلوروروببر أو PTFE وفقًا لخصائص الوسيلة.
ميزات إضافية
بعض النماذج تدمج شفرات القطع أو أجهزة خلط للتعامل مع ظروف العمل المعقدة مثل الألياف والرواسب
نوع QDX محمولة مضخة الصرف الصحي الفولاذ المقاوم للصدأ
سيناريوهات التطبيق
الهندسة البلدية: تصريف الطابق السفلي ، تنظيف خزان الصرف الصحي ، تجريف النهر.
المجال الصناعي: الحمض الكيميائي ونقل المحلول القلوي ، ومعالجة مياه الصرف الصحي الكهربائية ، وتصريف مياه الصرف الصحي.
الزراعة والإسكان: دورة تربية الأحياء المائية البحرية ، الري الأراضي الزراعية ، المباني السكنية تحسين مياه الصرف الصحي.
كيفية اختيار مضخة الصرف الصحي الغاطسة？
حدد مادة الختم المقابلة بناءً على خصائص الوسط (مثل ختم آلة PTFE مع مقاومة تآكل قوية).
بالنسبة للمشاهد التي تتطلب حركة متكررة ، ينبغي إعطاء الأولوية لنماذج إيقاف البدء التلقائية مع مفاتيح تعويم.
ملاحظة: يجب تأكيد معلمات النموذج المحددة بالاقتران مع وثائق المورد ، على سبيل المثال ، قد تكون هناك اختلافات طفيفة في التركيز الوظيفي بين نوع القطع qdx/wqd 'ونوع QDN ' التلقائي.
كيفية تثبيت مضخة الصرف الصحي الغاطسة؟
التثبيت تحت الماء: يجب أن يكون جسم المضخة مغمورة تمامًا ، ويسمح للجزء المحرك بترفيه من المستوى السائل بما لا يزيد عن 1/2 من الارتفاع ، مع عمق الغمورة البالغ 5 أمتار.
اتصال خط الأنابيب: يتم توصيل المخرج بالموضع المستهدف من خلال خرطوم أو أنبوب صلب للتأكد من أن خط الأنابيب لا يتسرب أو ينحني بشكل مفرط.
تكوين الطاقة: تطابق الجهد المقنن (110-660 فولت) ، الحماية الأرضية ، لتجنب انخفاض الجهد الناجم عن إمدادات الطاقة لمسافات طويلة.
التحكم التلقائي: يجب ضبط مفتاح التعويم على نقطة تشغيل مستوى سائل معقولة لتجنب البدء والتوقف المتكرر.
إعداد الصيانة: قم بتنظيف الحطام المكره بانتظام ، والتحقق من ارتداء الأختام ، وتوقف عن استخدام السائل في مضخة الهواء الخلفية في البيئات الباردة.
نوع QDX دليل صيانة مضخة الصرف الصحي محمولة
1. الفحص اليومي والتنظيف
خط الأنابيب وتفتيش المكون
تحقق من خط أنابيب جسم المضخة ومفاصل الرخاوة كل أسبوع ، وقم بتدوير المكره يدويًا لتأكيد المرونة.
قم بتنظيف الحطام على سطح المدخل والسطح المكره لمنع الألياف أو الجسيمات من منع قناة التدفق.
أداء مقاوم للكابلات والماء
فحص بانتظام الكابلات للشقوق أو الخدوش ، واستبدالها على الفور إذا تم العثور على أي ضرر.
تأكد من ختم غلاف المحرك (تصنيف مقاوم للماء IP68) قبل كل استخدام.
2. التزييت وصيانة الختم
إدارة زيوت النفط
استبدل زيت التشحيم بعد أول 100 ساعة من التشغيل ، واستبدله كل 500 ساعة بعد ذلك لضمان أن يكون مستوى الزيت في خط المقياس للزيت.
إذا كان زيت المحرك مستحلبًا أو خلطًا بالماء ، فمن الضروري استبدال زيت المحرك والتحقق من حالة الختم الميكانيكية.
صيانة نظام الختم
افحص الختم الميكانيكي المزدوج سنويًا ، واستبدل حلقة الختم إذا كان الخلوص بين المكره وحلقة الختم يتجاوز 0.5 ملم.
اضبط الغدة التعبئة للحفاظ على معدل بالتنقيط يتراوح بين 30-60 قطرات في الدقيقة في غرفة التعبئة.
3. معايير مراقبة التشغيل والتشغيل
التحكم في المعلمة التشغيلية
حافظ على معدل التدفق والرأس داخل النطاق المشار إليه على اللوحة لتجنب الإرهاق المحرك الناجم عن تشغيل الحمل الزائد.
يجب أن تكون مراقبة تقلبات الجهد ضمن ± 10 ٪ من القيمة المقدرة لمنع الجهد غير الطبيعي من إتلاف المحرك.
مراقبة درجة الحرارة والظروف
يجب ألا تتجاوز درجة حرارة تحمل أثناء التشغيل درجة الحرارة المحيطة 35 ℃ ، ويكون الحد الأقصى لدرجة الحرارة ≤ 80 ℃.
إذا تم اكتشاف ضوضاء أو اهتزاز غير طبيعي ، فوقف الجهاز فورًا واتصل بموظفي المهنيين للصيانة.
4. معالجة حالة العمل الخاصة
الشتاء والانغماس على المدى الطويل
بعد الاستخدام في فصل الشتاء البارد ، يجب إفراغ السائل داخل المضخة لمنع جسم المضخة من التجمد والتكسير.
إذا كانت المضخة غير مستخدمة لأكثر من شهر ، فيجب تفكيك جسم المضخة ، وجفافها ، ومغلفة مع شحوم الصدأ للتخزين.
علاج وسائل الإعلام التي تحتوي على شوائب
قم بتنظيف الرواسب بانتظام في غرفة المكره ومضخة عندما يكون محتوى الرواسب مرتفعًا ، وتثبيت شاشة مرشح إذا لزم الأمر.
إذا كانت الوسيلة تحتوي على ألياف ، فتحقق من ارتداء الشفرة بعد تمكين وظيفة القطع.
5. دورة الصيانة المقترحة
يوميًا: تحقق من حالة الكابل ودرجة حرارة التشغيل والضوضاء.
شهريًا: تنظيف الحطام من المقاومة المكررة واختبار العزل (≥ 5 megohms).
كل عام: استبدل الأختام ومواد التشحيم بشكل شامل ، واختبار أداء المحرك.
من خلال توحيد الصيانة ، يمكن تمديد عمر جسم المضخة بشكل كبير ، وتجنب خطر الإغلاق بسبب انسداد أو فشل الختم
