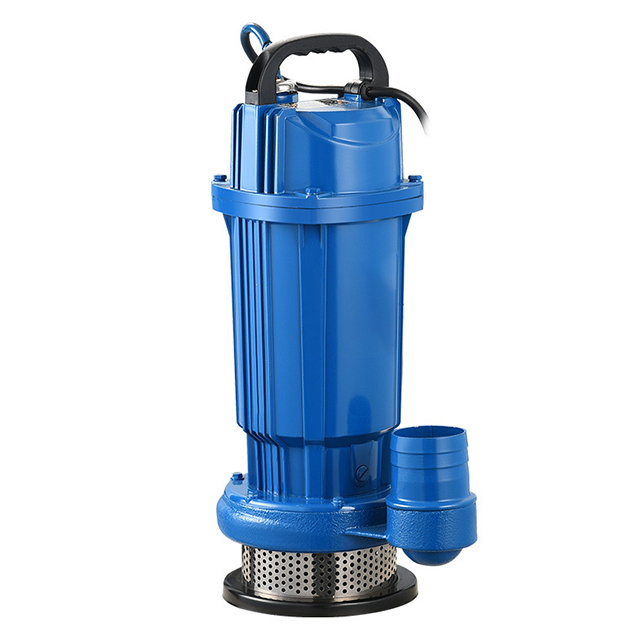

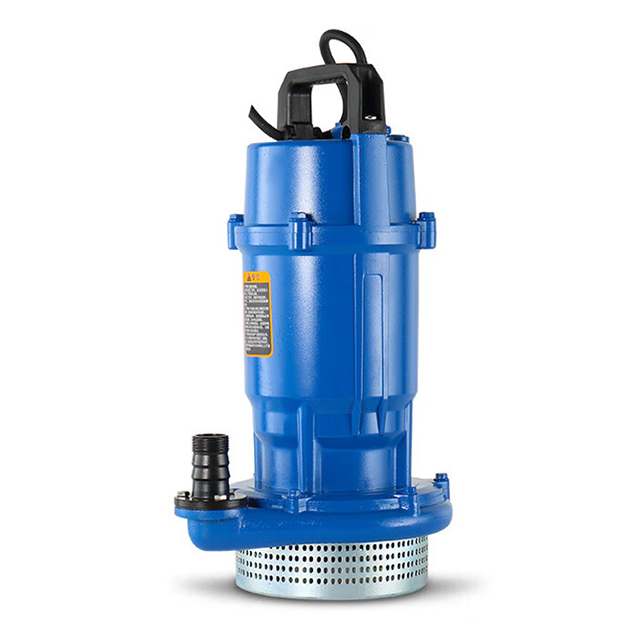

QDX من النوع غير القابل للصدأ مضخة غاطسة أحادية الطور هي عبارة عن معدات نقل مياه نظيفة خفيفة الوزن ومقاومة للتآكل. إنه مصنوع من صب الدقة الفولاذ المقاوم للصدأ ، مقاوم للتآكل ، صديق للبيئة ، جميل في المظهر ، صغير الحجم ، ودائم. يتبنى المحرك عزل من الفئة F ومجهز بأجهزة الحماية الحرارية ، مما يمتد إلى حد كبير عمر خدمة المضخة. يمكننا تخصيص الكابلات المضادة للتآكل ، وأختام آلة PTFE ، وتكوين قطع الغيار للسوائل ذات درجة الحرارة العالية وفقًا للمتطلبات الخاصة للعملاء. مناسب لإمدادات الطاقة ذات المرحلة الواحدة 220 فولت ، وتستخدم على نطاق واسع في الزراعة والبناء والمجالات المنزلية والصناعية.
1. ميزات مضخة غاطسة أحادية الطور غير المصحوبة
مقاومة التآكل والوقاية من التلوث
يتم تصنيع جسم المضخة ، المكره ، مكونات التدفق الأخرى وغيرها من الفولاذ المقاوم للصدأ 304 أو 316L ، وهو مقاوم للحمض والقلويات ومياه البحر والوسائط التآكل العام (الرقم الهيدروجيني 4-10) ، مناسبة لمتطلبات النظافة العالية (مثل الصناعات الصيدلانية والغذاء).
الختم الميكانيكي المزدوج (المصنوع من مادة كربيد السيليكون) جنبا إلى جنب مع حلقة ختم الفلوروروببر يمنع بشكل فعال التسرب السائل والشوائب الخارجية من الدخول ، مع موثوقية عالية الختم.
تصميم حماية الأمن
مزودًا بحماية حرارية مدمجة ، يقوم تلقائيًا بقطع إمدادات الطاقة عند ارتفاع درجة حرارة المحرك ، أو الحمولة الزائدة ، أو يفقد الطور لتجنب الاحتراق.
مستوى الحماية IP68 ، مستوى العزل F ، قادر على التشغيل على المدى الطويل في البيئات ذات عمق الغوص يبلغ 5 أمتار.
خفيفة الوزن وسهلة الاستخدام
بنية مضغوطة (الوزن 5-20 كجم) ، تدعم التثبيت المتنقل (خرطوم مرن) أو تثبيت ثابت (الواجهة الخيطية) ، لا حاجة لحقن الماء ، ويمكن استخدامها على الفور عند تشغيلها.
كابل قياسي 10 متر ، مفتاح تعويم اختياري للتحكم التلقائي في إيقاف البدء.
كفاءة وتوفير الطاقة
اعتماد المكره للطرد المركزي والهيكل المفرط ، إلى جانب محرك عالي السرعة 2860 ص/دقيقة ، وكفاءة تحويل الطاقة عالية ، والعملية ناعمة ومنخفضة الضوضاء.
2. المضخة الغاطسة أحادية الطور بدون فائدة سيناريوهات تطبيق
حقل التطبيق | غرض محدد |
الري الزراعي | تصريف الأراضي الزراعية ، وضخ بئر الماء ، والري الرشاش في الحديقة (محتوى الرمل المتوسط ≤ 0.1 ٪ ، حجم الجسيمات ≤ 0.2 مم). |
بناء الصرف | تصريف المياه المتراكمة على مواقع البناء ، وصرف الطابق السفلي ، وإمدادات المياه المؤقتة للهندسة البلدية. |
| الحياة الأسرية | إمدادات المياه السكنية ، الري في الحديقة ، غسل المركبات ، تداول بركة السمك. المساعدة الصناعية |
المساعدة الصناعية | نقل النظافة الطبية/صناعة الأغذية ، والأكسجين في تربية الأحياء المائية ، وتربية الأحياء المائية البحرية (تتطلب 316 لتر). |
3. مضخة غاطسة أحادية الطور بدون فائدة مبدأ عمل
تعمل مضخة QDX بناءً على مبدأ قوة الطرد المركزي:
مرحلة البدء: تمتلئ غرفة المضخة مسبقًا بالسائل ، ويتم تدوير المكره بسرعة عالية تحت محرك المحرك.
عملية ضخ:
يتم إلقاء السائل من مركز المكره إلى الحافة الخارجية بواسطة قوة الطرد المركزي ، ويتم تفريغه من المخرج بعد الضغط عليه بواسطة قشرة الدوامة.
تتشكل منطقة الضغط المنخفض في وسط المكره ، ويتم امتصاص السائل باستمرار في غرفة المضخة تحت الضغط الجوي الخارجي.
ضمان الختم:
يعزل الختم الميكانيكي ذو النهاية المزدوجة غرفة المحرك من الوسط ، مما يمنع الماء من تسلل المحرك (ضغط غرفة الزيت> ضغط الماء الخارجي) وضمان سلامة العزل.
4. ظروف الخدمة لمضخات الغاطسة الفولاذ المقاوم للصدأ
1. يجب ألا يتجاوز عمق المضخة الكهربائية 5 أمتار.
2. يجب ألا تتجاوز درجة حرارة وسط النقل 60 ℃.
3. قيم الرقم الهيدروجيني لوسط النقل هي 304 (4-10) و 316 (2-13).
4. يحتوي وسط النقل على جزيئات صلبة بقطر لا يتجاوز 0.2 مم وحجم لا يتجاوز 0.1 ٪.
5. المضخات الغاطسة الصلب دليل اختيار
يحتاج التحديد إلى مطابقة معلمات التشغيل والخصائص المتوسطة ، والخطوات الرئيسية هي كما يلي:
حساب المعلمة الأساسية
معدل التدفق (M ³/H): من الضروري تلبية الطلب على المياه (مثل 10-30 متر ³/ساعة لري الأراضي الزراعية و 1.5-5 م/ساعة لإمدادات المياه المنزلية).
الرأس (م): ارتفاع خط الأنابيب للرفع الفعلي+مقاومة خط أنابيب (يوصى باختيار 1.1-1.2 مرة من الرأس المقنن لتجنب التحميل الزائد).
الخصائص المتوسطة: درجة الحرارة ≤ 40 ℃ ، قيمة الرقم الهيدروجيني 6.5-8.5 (المواد 316L مطلوبة لبيئات الحمض/القلوية القوية).
جدول مقارنة النموذج والأداء (نماذج مرحلة واحدة شائعة 220 فولت)
نموذج | تدفق | رأس | قوة | السيناريوهات المعمول بها |
QDX1.5-16-0.37 | 1.5 | 16 | 0.37 | إمدادات المياه المنزلية ، ري حديقة صغيرة |
QDX3-20-0.55 | 3 | 20 | 0.55 | أراضي زراعية/حديقة متوسطة الحجم |
QDX10-10-0.55 | 10 | 10 | 0.55 | تصريف موقع البناء وضخ البركة |
QDX15-10-0.75 | 15 | 10 | 0.75 | ارتفاع تدفق الري ، تداول بركة بالتربية المائية |
