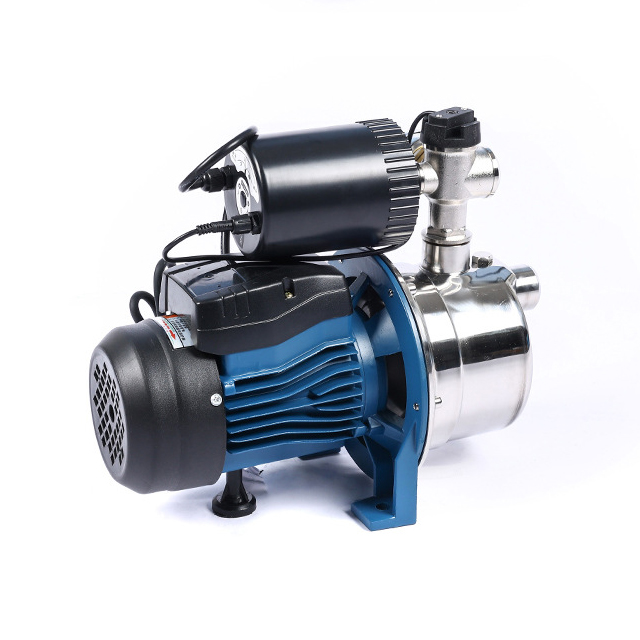

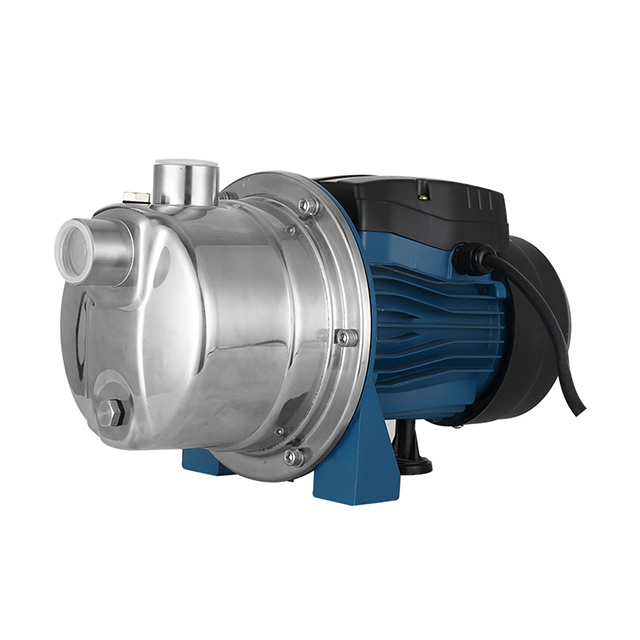

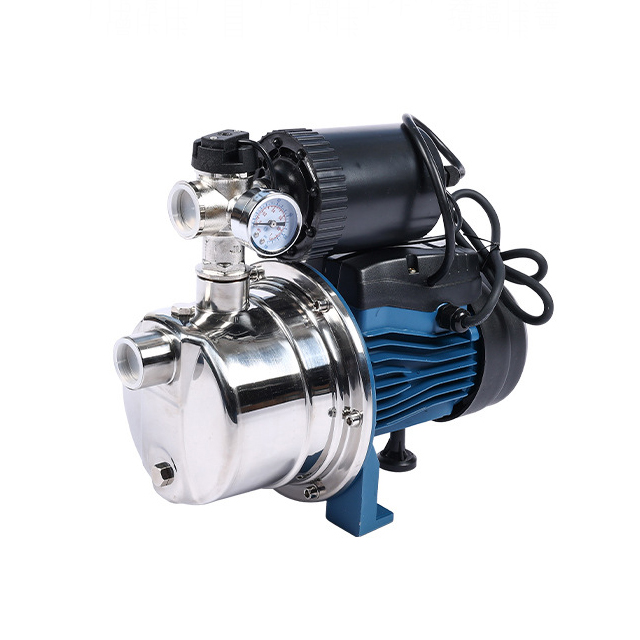

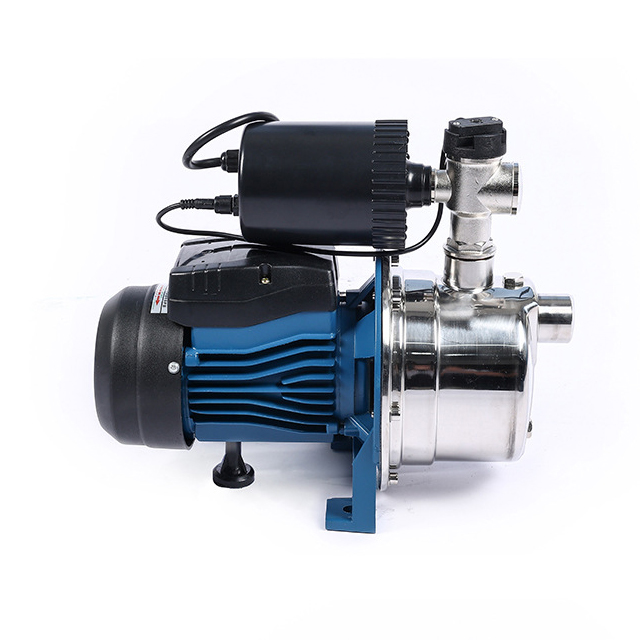

تتكون مضخة النفاثة ذاتية الفولاذ المقاوم للصدأ من مادة من الفولاذ المقاوم للصدأ ، مع تصميم دليل على التسرب وأداء ختم قوي. لديها مقاومة التآكل ووظيفة الانتشار الذاتي. بنية مضغوطة ، ضوضاء منخفضة ، تحكم ذكي ، وصيانة بسيطة. المبدأ هو أن المياه عالية الضغط تتدفق بسرعة عالية من خلال فوهة ، وتشكيل منطقة فراغ محلية وامتصاص السائل ليتم الضغط عليه ؛ يحول السائل المختلط الطاقة الحركية إلى طاقة الضغط في أنبوب الانتشار ، مما يحقق الناتج المضغوط. يستخدم على نطاق واسع في إمدادات المياه المنزلية ، والري الزراعي ، وضخ مياه الآبار والسيناريوهات الأخرى.
1. مكونات
المواد والهيكل: الفولاذ المقاوم للصدأ (مثل 304 ، 2Gr13) هو المادة الرئيسية ، وجسم المضخة ، عمود المضخة ، وغطاء المضخة مصنوع من الفولاذ المقاوم للصدأ. بعض نماذج من دوارات التوجيه والدفء مصنوعة من البلاستيك الهندسي ، والبراغي والمكونات الأخرى التي تتلامس مع السوائل مصنوعة أيضًا من الفولاذ المقاوم للصدأ لتجنب تلوث الصدأ وتوسيع عمر خدمتها.
التكوين: يتكون من محرك كهربائي ومضخة مياه (بما في ذلك المكره الطرد المركزي وحاقن) ، وجهاز ختم. يتم استخدام ختم ميكانيكي واحد بين المحرك ومضخة الماء ، ويتم استخدام حلقة مطاطية مقاومة للزيت من O-Ring للختم الثابت.
2. ميتور
مقاومة التآكل: مادة من الفولاذ المقاوم للصدأ مناسبة للتعامل مع الوسائط المسببة للتآكل مثل السوائل الكيميائية والمواد الخام الغذائية ، إلخ.
بنية مضغوطة: الحجم الصغير ، الوزن الخفيف ، التثبيت المرن ، يدعم التثبيت المنخفض أو الخارجي.
لا توجد أجزاء متحركة ميكانيكية: الاعتماد على طاقة السوائل ، والتشغيل المستقر ، وتكاليف الصيانة المنخفضة.
قدرة الشفط الذاتي: بعض النماذج لها وظيفة ذاتية لا تتطلب الضخ قبل البدء.
ضوضاء منخفضة: لا توجد مكونات نقل ميكانيكية ، ضوضاء تشغيل منخفضة.
3. مبدأ العمل
محرك الطاقة السائل: يتم رش سائل العمل عالي الضغط (مثل الماء ، البخار) بسرعة عالية من خلال فوهة ، وتشكيل منطقة الضغط المنخفض وامتصاص السائل المنقذ ؛ بعد خلط وتبادل الطاقة في غرفة الخلط ، يتم ضغط الاثنين وتفريغهما من خلال أنبوب الانتشار.
تحويل الطاقة: يتم تحويل الطاقة الحركية للسائل إلى طاقة ضغط لتحقيق النقل السائل أو شفط الفراغ.
4. مناطق التطبيق
صناعة الصحة والغذاء: نقل السوائل مع متطلبات النظافة العالية مثل الحليب والمشروبات.
الحماية الكيميائية والبيئية: علاج وسائل الإعلام المسببة للتآكل ، ومياه الصرف الصحي ، وتنقية غاز العادم.
الأدوية والهندسة الحيوية: تسليم السائل العقيم.
التنظيف والطلاء الصناعي: تنظيف المعدات ، رش الطلاء.
نظام الفراغ: يستخدم لعمليات مثل تجفيف الفراغ والتقطير.
5. شروط العمل
المتطلبات المتوسطة: مناسبة للمياه الصافية ، وسوائل شوائب صلبة منخفضة (المحتوى الصلب ≤ 0.01 ٪) ، قيمة الرقم الهيدروجيني 6.5-8.5 ، محتوى أيون كلوريد ≤ 400mg/l.
المتطلبات البيئية: يجب أن يكون المحرك مغمورة بالكامل (نموذج المضخة الغاطسة) ، مع جهد 220 فولت/380 فولت ± 5 ٪ وتكرار 50 هرتز ± 1 ٪.
درجة الحرارة: درجة حرارة الماء العاملة+5 ℃ إلى+105 ℃ (بعض النماذج).
6. Parameter Range
| معدل التدفق | 1.5-3.0m ³/h (مضخة صحية صغيرة) |
| رأس | 16-25m (مضخة مرحلة واحدة) |
| سرعة | 2900R/دقيقة (محرك تقليدي) |
| قوة | اعتمادًا على النموذج ، يكون النطاق المشترك 0.5-5.5 كيلو واط. |
7.Common مشاكل
7.1 قضية تسرب المياه
ظاهرة: تسرب السائل في جسم المضخة أو واجهة خط الأنابيب أو الختم.
السبب: شيخوخة الأختام (مثل حلق O وارتداء الختم الميكانيكي) ، واجهات خطوط أنابيب فضفاضة ، أو تشققات في جسم المضخة.
حل:
استبدل الأختام البالية (مثل الأختام الميكانيكية أو الحلقات O).
تشديد مفاصل الأنابيب فضفاضة. في حالة حدوث تسرب المياه بسبب التآكل أو الشقوق ، يجب استبدال المكونات التالفة.
7.2 غير قادر على تصريف الماء أو معدل التدفق غير الكافي
الظاهرة: لا تنتج المضخة الماء أو أن ضغط الماء منخفض بعد البدء.
سبب:
تسرب الهواء أو الانسداد في خط أنابيب الشفط (مثل انسداد شاشة المرشح بواسطة الشوائب).
المكره والفوهة عالقة أو يرتديها الأشياء الخارجية.
حل :
تحقق وتنظيف الانسداد في خط أنابيب الشفط ، وشاشة التصفية ، ومكره/فوهة.
إصلاح نقاط التسرب في خط الأنابيب (مثل استبدال الأنابيب التالفة أو اتصالات التعزيز).
استبدل الدافع أو الفوهات البالية الشديدة.
7.3 ارتفاع درجة حرارة المحرك أو توقف البدء المتكرر
ظاهرة: التدفئة غير الطبيعية أو بدء تشغيل المحرك المتكرر.
سبب:
عدم استقرار الجهد أو تشغيل الحمل الزائد.
تسبب التسرب في أنبوب الماء في تشغيل مفتاح الضغط بشكل غير صحيح.
حل:
تحقق من استقرار مصدر الطاقة وتجنب التحميل الزائد (مثل استبدال المحرك بقوة مناسبة).
قم بإصلاح خط أنابيب التسرب وتفريغ الهواء في النظام للتأكد من أن مفتاح الضغط يعمل بشكل صحيح.
7.4 الاهتزاز أو الضوضاء غير الطبيعية
الظاهرة: يهتز جسم المضخة بعنف أو ينتج ضوضاء غير طبيعية أثناء التشغيل.
سبب:
المكره/الحامل تآكل ، ثني عمود المضخة أو التثبيت غير المتكافئ.
هناك الهواء المتبقي في أنبوب الشفط.
حل:
استبدل المحامل التالفة أو تصحيح/استبدال مهاوي مضخة عازمة.
اضبط موضع التثبيت لجسم المضخة لضمان التثبيت الأفقي.
استنزاف الهواء من خط الأنابيب وتحقق من ختم أنبوب الشفط.
7.5 فشل وظيفة الشفط الذاتي
الظاهرة: غير قادر على امتصاص الماء تلقائيًا أو وقت الانتشار الذاتي لفترة طويلة.
سبب:
تسرب الهواء في خط أنابيب الشفط أو محتوى الغاز العالي في الوسط.
تآكل الختم الميكانيكي يؤدي إلى دخول الهواء إلى جسم المضخة.
حل:
فحص بدقة ختم خط الأنابيب واستبدال أي أنابيب أو مفاصل تسرب.
استبدل الختم الميكانيكي وتأكد من عدم وجود بقايا هواء داخل المضخة.
7.6 انخفاض الكفاءة أو زيادة استهلاك الطاقة
الظاهرة: يضعف تأثير التعزيز ويزيد استهلاك الطاقة.
سبب:
يؤدي تحجيم أو ارتداء المكره/فوهة إلى انخفاض في كفاءة تحويل الطاقة.
عطل وحدة تحكم التردد المتغير أو إعدادات المعلمة غير السليمة (النموذج الذكي).
حل:
تنظيف المقياس بانتظام داخل المكره والفوهة وأنبوب الناشر.
معايرة معلمات وحدة تحكم التردد المتغير أو استبدل الوحدة المعيبة
7. اقتراحات الصيانة
الفحص المنتظم: قم بتنظيف شاشة التصفية شهريًا ، تحقق من حالة الأختام ، واستبدل الحلقة O مرة واحدة في السنة.
إدارة جودة المياه: قم بتركيب مرشح مسبق لمنع دخول جسيمات جسم المضخة (محتوى الشوائب ≤ 0.1 ٪).
التكيف البيئي: تأكد من أن درجة حرارة الماء العام
8. خطوات التثبيت
8.1 التحضير قبل التثبيت
تحقق من المكونات: تأكد من عدم وجود مسامير أو انسداد أو أضرار في مكونات مضخة الداعم ، والتأكد من أن الأختام (مثل الحلقات O) سليمة.
تحديد موقع التثبيت: حدد الأولوية للتثبيت في أنبوب المياه الرئيسي للأسرة لضمان تأثير تعزيز إمدادات المياه في المنزل بأكمله.
8.2 خطوات التثبيت
أغلق الصمام الرئيسي وافصل الأنبوب
أغلق صمام المياه الرئيسي للأسرة ، وقم بقطع أنبوب المياه في الموقع المستهدف ، واحتفظ بطول الواجهة (يوصى بحجز 5-8 سم في كلا الطرفين).
إذا كان خط الأنابيب مصنوعًا من مادة PVC ، فيمكن معالجة المنفذ بآلة ذوبان ساخن ؛ تحتاج خطوط الأنابيب المعدنية إلى تنظيفها وملفوقة بشريط مادة خام لتعزيز الختم.
قم بتوصيل الواجهة بجسم المضخة
قم بتوصيل مدخل ومخرج مضخة المياه بخط الأنابيب باستخدام موصل سريع أو موصل ناعم (مثل 32 قلبًا من 4 نقاط) ، مما يضمن أن اتجاه الواجهة يتسق مع اتجاه تدفق الماء (يشار إليه بالسهم).
إذا كانت مساحة التثبيت محدودة ، فيمكن إصلاح جسم المضخة رأسياً أو أفقياً ، ولكن من الضروري التأكد من محاذاة مدخل/منفذ أو عمودي.
معالجة ثابتة ومختومة
قم بتأمين جسم المضخة بأقواس أو أبازيم لمنع الاهتزاز والتخفيف أثناء التشغيل.
ضع مانعة للتسرب في الاتصال الخيوط لمنع التسرب (مثل مانع التسرب أنابيب الماء أو الشريط الخام).
السلطة وتصحيح الأخطاء
بعد توصيل الطاقة ، افتح ببطء الصمام الرئيسي ومراقبة حالة تشغيل جسم المضخة.
تحقق من ضغط الماء (مثل استخدام مقياس الضغط لتأكيد ما إذا كان يصل إلى القيمة القياسية البالغة 2.5bar) وما إذا كانت الضوضاء طبيعية.
