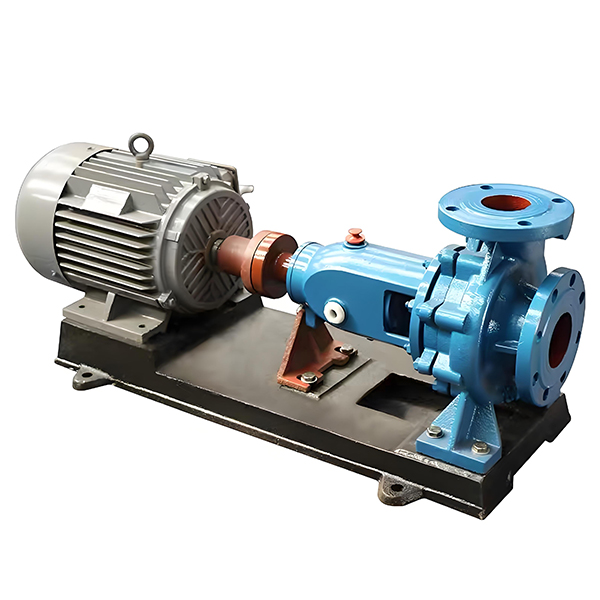

تعد مضخة الطرد المركزي أحادي المرحلة الأفقي هي مضخة مياه نظيفة عالية الكفاءة وموثوقة ، وتستخدم على نطاق واسع في المصانع ، والمناجم ، وإمدادات المياه البلدية ، والصرف الصحي ، والري الزراعي. إنه يتميز ببنية بسيطة ، وسعة تدفق كبيرة ، ورأس متوسطة ، وسهولة الصيانة ، مما يجعلها مناسبة لنقل المياه النظيفة أو السوائل ذات الخصائص الفيزيائية والكيميائية المماثلة.
تصميم أحادي المرحلة أحادية البوصة: تعتمد مضخة الطرد المركزي من النوع هي بنية أحادية المرحلة ، مع جسم مضخة مضغوط ومضغوط سهلة ، مناسبة لأنظمة مضخة المياه المتوسطة والمنخفضة والضغط المنخفض.
كفاءة عالية: تعمل المضخة على تحسين كفاءة العمل لمضخة المياه وتقلل من استهلاك الطاقة عن طريق تحسين النموذج الهيدروليكي.
مقاومة التآكل: مصنوع من جسم المضخة ومكره من الحديد الزهر عالي الجودة ، والذي يعاني من مقاومة تآكل قوية ومناسبة لنقل المياه النظيفة وبعض السوائل المسببة للتآكل قليلاً.
المتانة القوية: إن استخدام الأختام الميكانيكية المتقدمة والمواد عالية الجودة يقلل من التآكل ويمتد عمر الخدمة.
التشغيل السهل: تحتوي المضخة على تصميم هيكلي بسيط ، تشغيل وصيانة بسيطة ، ويسهل تثبيته.
توفير الطاقة: نظرًا للتصميم المعقول لجسم المضخة ، يمكن أن يوفر تدفقًا أعلى للمياه بتكلفة تشغيل أقل ، وتأثير توفير الطاقة كبيرًا.
صناعة معالجة المياه: تستخدم لنقل المياه في نباتات المياه الحضرية ومحطات معالجة مياه الصرف الصحي.
الري الزراعي: يستخدم على نطاق واسع في أنظمة الري الزراعية ، مناسبة للري ، الصرف ، إلخ.
الإنتاج الصناعي: مناسب لتبريد المياه وإمدادات المياه وغيرها من الاحتياجات في النباتات الكيميائية ومطاحن الورق ومصانع معالجة الأغذية وغيرها من الصناعات.
بناء مياه إمدادات المياه: تستخدم لإمدادات المياه المضغوطة في أنظمة إمدادات المياه.
نظام الحماية من الحرائق: نظرًا لأن معدات مضخة المياه الرئيسية في نظام الحماية من الحرائق ، فإنه يوفر دعم ضغط المياه.
النظام الحراري: يستخدم للتدفئة وتكييف الهواء وأنظمة تداول الماء الساخن في الصناعة والمباني.
يعتمد مبدأ العمل على نوع المضخة الواحدة للطرد المركزي أحادي المرحلة على توليد قوة الطرد المركزي. يدور المكره المضخة بسرعة عالية تحت محرك المحرك ، ويمتص السائل في المكره في وسط جسم المضخة. يتم تسريع السائل من قبل المكره ويخرجه قوة الطرد المركزي ، مما يشكل سائل الضغط عالي الضغط ، والذي يدخل أنبوب التفريغ بعد توجيهه من خلال دوارات دليل غلاف المضخة. نظرًا لوجود مدخل ماء واحد فقط في نهاية الشفط للمضخة (شفط واحد) ، يكون أداء امتصاص الماء أكثر استقرارًا.
التفتيش قبل البدء:
تحقق مما إذا كان الاتصال بين المحرك وجسم المضخة ثابتًا.
تأكد من وجود كمية كافية من الماء في جسم المضخة لتجنب التشغيل الجاف.
تحقق مما إذا كان نظام التحكم الكهربائي طبيعيًا وتأكيدًا أن الأسلاك صحيحة.
عملية البدء:
بعد بدء تشغيل المحرك ، تحقق من اتجاه تشغيل المضخة للتأكد من أنه متسق مع اتجاه العمل للمضخة.
تحقق مما إذا كان التدفق ورأس وتيار المضخة ضمن النطاق الطبيعي.
عملية التشغيل:
حافظ على تشغيل المضخة داخل نطاق التشغيل المقنن لتجنب تشغيل الحمل الزائد.
تحقق من درجة حرارة الحامل وتيار المحرك بانتظام لضمان التشغيل العادي للمعدات.
توقف العملية:
قبل إيقاف التشغيل ، يجب إغلاق صمام منفذ المياه أولاً ، ثم يجب إيقاف تشغيل المحرك لتجنب تجويف جسم المضخة.
بعد الانتهاء من عملية التوقف ، تحقق مما إذا كان هناك تراكم المياه داخل جسم المضخة ، وخاصة في بيئة درجة الحرارة المنخفضة ، لتجنب التجمد والتكسير.
منع التشغيل الجاف: أثناء الاستخدام ، يجب أن يظل منفذ الشفط للمضخة مملوءًا تمامًا بالسائل لتجنب التشغيل الجاف. ستؤدي التشغيل الجاف إلى ارتفاع درجة حرارة جسم المضخة ، وفي الحالات الشديدة ، قد يتلف جسم المضخة وجهاز الختم.
منع الانسداد: يجب تنظيف نهاية الشفط ومنفذ التفريغ للمضخة بانتظام لتجنب الانسداد عن طريق الحطام ، مما سيؤثر على معدل التدفق والتشغيل الطبيعي للمضخة.
الحفاظ على ضغط مستقر: تجنب تشغيل المضخة عند الضغط العالي فائقة لفترة طويلة ، وإلا فقد يتسبب ذلك في زيادة الحمل والتلف للمضخة.
مقاييس مكافحة التجميد: عند استخدامها في المناطق الباردة ، يجب توخي الحذر لمنع تراكم المياه في جسم المضخة لمنع الجليد من التسبب في تلف جسم المضخة.
التفتيش المنتظم والصيانة: تفقد بانتظام وتنظيف جسم المضخة ، وخاصة الحفاظ على المكره وجهاز الختم والأجزاء الأخرى التي يمكن البالية بسهولة لضمان التشغيل المستقر على المدى الطويل للمعدات.
ⅵ.is هي المعلمات الفنية لمضخة الطرد المركزي أحادي المرحلة
| معدل التدفق | 5-1200 م ³/ساعة |
| رأس | 5-125 م |
| قوة | 1.1 ~ 200 كيلوواط |
| عيار | 25 ~ 300 مم |
| درجة حرارة العمل | ≤ 80 درجة مئوية |
| ضغط العمل | ≤ 1.6 ميجا باسكال |
| سرعة | 2900 دورة في الدقيقة |
| ارتفاع الاستنشاق | <6m |
| ضخ مادة الجسم | الحديد الزهر ، النحاس ، سبيكة الألومنيوم (اختياري) |
| الجهد الحركي | 380V ، 50 هرتز |
| نوع المحرك | محرك غير متزامن ثلاثي الطور |
| مضخة ختم رمح | الختم الميكانيكي |
| هيكل المضخة | شفط واحد مرحلة واحدة |
| وسائل الإعلام المعمول بها | المياه الصافية السائلة ، والمياه الصناعية ، والسوائل المتآكلة قليلاً |
ⅶ.is نوع المرحلة الواحدة أحادية الشفط لمضخة الطرد المركزي معلمات مواصفات ：
| نموذج | تدفق معدل (M ³/H) | رأس (م) | قوة (KW) | قطر المضخة (مم) | السرعة (دورة في الدقيقة) | طاقة المحرك (KW) | كفاءة (٪) | ارتفاع الشفط (م) |
| IS50-32-125 | 5 ~ 50 | 10 ~ 50 | 1.1 ~ 3.0 | 32 | 2900 | 1.1 | ≥60 | ≤6 |
| IS80-50-200 | 10 ~ 100 | 20 ~ 60 | 3.0 ~ 7.5 | 50 | 2900 | 3.0 | ≥65 | ≤6 |
| IS100-65-250 | 20 ~ 150 | 20 ~ 80 | 5.5 ~ 15 | 65 | 2900 | 7.5 | ≥70 | ≤6 |
| IS150-100-300 | 50 ~ 300 | 30 ~ 100 | 15 ~ 45 | 100 | 2900 | 15 | ≥75 | ≤6 |
| IS200-150-350 | 100 ~ 500 | 50 ~ 125 | 30 ~ 75 | 150 | 2900 | 30 | ≥80 | ≤6 |
| IS250-200-400 | 200 ~ 800 | 60 ~ 125 | 75 ~ 160 | 200 | 2900 | 75 | ≥80 | ≤6 |
يوفر المحتوى أعلاه للمستخدمين معلومات شاملة عن مضخة الطرد المركزي للشفط الواحد أحادي المرحلة ، مما يضمن أن العملاء يمكنهم فهم خصائصه الهيكلية ومتطلبات الاستخدام واحتياطات الصيانة ، وبالتالي تمديد عمر خدمة المضخة وتحسين كفاءة العمل. البيانات أعلاه ومعلومات المنتج هي للرجوع إليها فقط. للحصول على معلومات مفصلة للمنتج والمعلمات ، يرجى الاتصال بخدمة العملاء في صناعة مضخة Shanghai Jiushi. سنرسل لك معلومات المنتج التفصيلية في أقرب وقت ممكن.
| لا. | مشكلة شائعة | السبب المحتمل | حل |
| 1 | المضخة لا تبدأ | الطاقة غير متصلة أو الجهد منخفض للغاية | تحقق من إمدادات الطاقة والجهد |
| 2 | يعمل المحرك ولكن لا يوجد ناتج الماء | الهواء في خط أنابيب أو مضخة لا يستعد | المضخة الأولية ، إزالة الهواء ، تحقق من خط الشفط |
| 3 | تدفق المياه غير كاف | سد المكره أو خط الأنابيب | استبدل المكره ، خط الأنابيب النظيفة |
| 4 | ضغط التفريغ المنخفض | سرعة منخفضة أو رأس مرتفع للغاية | تحقق من سرعة المحرك ، حدد المضخة المناسبة |
| 5 | الاهتزاز المفرط | تثبيت غير لائق أو اختلال التوازن الدوار | تعزيز التثبيت ، دوار التوازن |
| 6 | الضوضاء المفرطة | المحامل البالية أو التجويف | استبدال المحامل ، وتحسين ظروف الشفط |
| 7 | تسرب المضخة | حلقة الختم أو الختم الميكانيكي تالف | استبدال الأختام |
| 8 | ارتفاع درجة حرارة المحرك | الحمل الزائد للمحرك أو التبريد الضعيف | تقليل الحمل ، وتحسين التبريد |
| 9 | الرحلات الحركية بشكل متكرر | الدائرة الزائدة أو القصيرة | فحص الدائرة والمحرك |
| 10 | كفاءة مضخة منخفضة | تصميم الأنابيب غير لائق أو أضرار المكره | تحسين الأنابيب واستبدل المكره |
| 11 | ضخ بقوة للبدء | تحمل عالقًا أو عدم تزييت | أضف تزييت أو استبدال المحمل |
| 12 | يحدث التجويف | رفع الشفط المفرط أو مصدر الماء غير الكافي | تقليل ارتفاع التثبيت ، ضمان كمية كافية من الماء |
| 13 | الماء يحتوي على شوائب | مصدر المياه القذرة أو مصفاة التالف | تنظيف أو استبدال مصفاة |
| 14 | ضخ غلاف السخرية | قلة التشحيم أو التحميل الزائد | تحقق من التشحيم ، وتجنب التحميل الزائد |
| 15 | مضخة تعمل في الاتجاه المعاكس | الأسلاك الخاطئة | ضبط اتصالات الأسلاك |
صناعة مضخة شنغهاي جيوشي - ملتزمة بحلول مضخات المياه الفعالة ، ومساعدة الصناعة على الإقلاع
عننا ： Shanghai Jiushi Pump Manufacturing Co., Ltd.
الموقع ： https://www.jush-pump.com/
