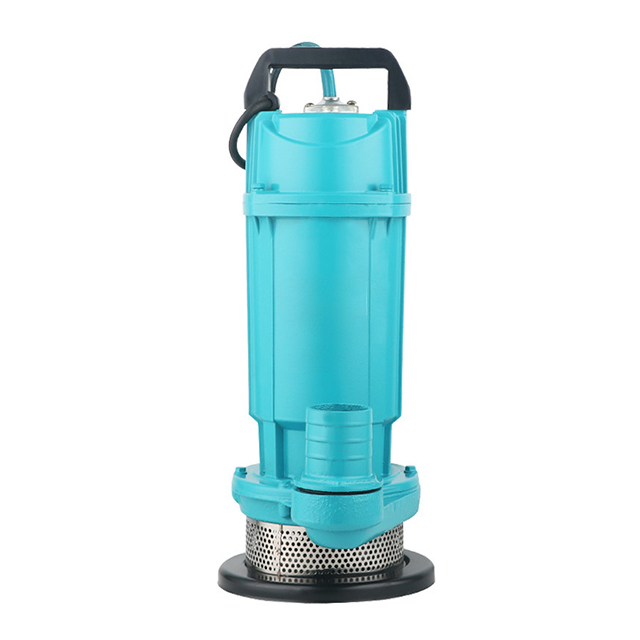

تعد المضخة الغاطسة من نوع QDX عبارة عن مضخة كهربائية متعددة الوظائف فعالة وتوفير الطاقة ومقاومة للتآكل. يتبنى المكره الطرد المركزي من الفولاذ المقاوم للصدأ وتصميم الختم الميكانيكي المزدوج ، والذي يجمع بين المدمجة وخفيفة الوزن (الوزن 10-20 كجم) مع المتانة. وهو يدعم ضخ المياه النظيفة ، ومياه الصرف الصحي المعتدلة ، ومياه البحر (محتوى الرمل ≤ 0.1 ٪). يتراوح نطاق التدفق الخاص به من 1.5 إلى 100 متر/ساعة ، برأس أقصى 60 مترًا ، ويمكن أن يبدأ وتوقف تلقائيًا (مع تكوين مفتاح التعويم). يستخدم على نطاق واسع في سيناريوهات مثل إمدادات المياه المنزلية ، والري الزراعي ، والصرف الصناعي ، وتربية المياه البحرية. يقترن بمحرك IPX8 المقاوم للماء و 304 مادة من الفولاذ المقاوم للصدأ ، فهو يضمن تشغيل مستقر في البيئات التي تتراوح من -15 إلى 40 ℃ ، مما يجعله خيارًا مثاليًا يوازن بين الأداء والموثوقية.
1. QDX نوع معلمة أداء المضخة الغاطسة
ماكس التدفق | 1.5 ～ 100 متر مكعب/ساعة |
رأس | 3-60 م |
قوة | 0.37 ～ 2.2 كيلوواط |
عمق التثبيت | ما يصل إلى 5 م |
درجة حرارة السائل | الحد الأقصى +40 ℃ |
نطاق الرقم الهيدروجيني | 6.5-8.5 |
القدرة الحصانية | 0.5HP ، 1HP ، 1.5HP ، 2HP ، 3HP ، 5HP ، 10HP |
الحد الأقصى لتركيز الرواسب هو 0.1 ٪. يمكن تصفية المواد الصلبة المعلقة أقل من 0.2 مم | |
2. مثييفة من نوع QDX Submersible Pump:
كفاءة وتوفير الطاقة
اعتماد تصميم المكره للطرد المركزي ، ويحتوي على كفاءة عالية لتدفق المياه ، واستهلاك الطاقة المنخفضة ، وهو مناسب للتشغيل على المدى الطويل.
نطاق الطاقة الواسع (0.37 ~ 2.2 كيلو وات) ، يمكن اختيار النماذج المطابقة وفقًا للطلب.
مقاومة تآكل قوية
المكونات الرئيسية مثل جسم المضخة والمكره مصنوعة من 304 مادة من الفولاذ المقاوم للصدأ ، ومناسبة لمياه البحر والسوائل المتآكلة بشكل معتدل.
يتم التعامل مع العمود مع طلاء الكروم الصلب لتعزيز مقاومة التآكل ومقاومة التآكل.
وظيفة التحكم التلقائي
تم تجهيز بعض النماذج بمفاتيح تعويم لتحقيق توقف التشغيل التلقائي بناءً على استشعار المستوى السائل ، دون الحاجة إلى الإشراف اليدوي.
هيكل مضغوط وخفيف الوزن
الحجم الصغير ، الوزن الخفيف (بعض النماذج تزن فقط 10-20 كجم) ، من السهل التحرك والتثبيت.
تصميم مكافحة الانسداد
قناة المكره واسعة ويمكن أن تحمل السوائل التي تحتوي على كميات صغيرة من الجزيئات (≤ 0.2 مم) ، مما يقلل من خطر الانسداد.
3. مبدأ العمل من نوع QDX مضخة غاطسة
تعمل مضخة QDX الغاطسة على أساس مبدأ مضخة الطرد المركزي:
انتقال الطاقة: بعد تشغيل المحرك ، يدفع المكره إلى التدوير بسرعة عالية (عادةً بسرعة ≥ 2800r/min).
قوة الطرد المركزي: تدفع شفرات المكره السائل إلى التدوير مع المكره ، ويتم إلقاء السائل نحو قناة التدفق المتدلي تحت عمل قوة الطرد المركزي.
زيادة الضغط: تقوم قشرة الحلزون بتحويل الطاقة الحركية للسائل إلى طاقة ضغط ، مما يشكل تدفق مياه عالي الضغط يتم تفريغه عبر المخرج.
عملية امتصاص الماء: يتشكل الضغط السلبي في وسط المكره بسبب سائل السائل ، ويتم تجديد السائل الخارجي بشكل مستمر تحت الضغط الجوي لتحقيق الضخ المستمر.
4. تطبيق مضخة QDX الغاطسة :
الأسرة والزراعة: تصريف الطابق السفلي ، الري في الحديقة ، استخراج مياه الآبار الريفية.
الصناعة والهندسة: تصريف البناء ، والماشية المتداولة معالجة المياه ، وصرف المياه الصناعية.
سيناريوهات خاصة: أحواض السمك ، أنظمة النافورة ، أخذ عينات من مياه الصرف الصحي (تتطلب مرشحات مطابقة)
5. بنية المنتج لمضخة QDX الغاطسة
تتكون المضخة الغاطسة QDX من ثلاثة مكونات أساسية:
جزء المحرك الكهربائي
النوع: مرحلة واحدة أو محرك غير متزامن ثلاثي الطور ، مستوى العزل المقاوم للماء IPX8.
الختم: ختم ميكانيكي مزدوج للوقاية من الماء من دخول الجزء الداخلي من المحرك.
قسم مضخة المياه
المكره: المكره الطرد المركزي من الفولاذ المقاوم للصدأ ، مصمم مع 4-6 شفرات منحنية خلفية لتقليل الاضطراب.
قذيفة حلزونية: مصنوعة من الفولاذ المقاوم للصدأ ، مع قنوات التدفق السلس والخسائر الهيدروليكية المنخفضة.
نظام الاتصال وختم
ختم العمود: ختم ميكانيكي مزدوج المصنوع من سبيكة صلبة أو مادة كربيد السيليكون ، مقاومة لدرجة الحرارة العالية والضغط العالي.
ختم ثابت: 'O ' - يتم استخدام حلقات مطاطية مقاومة للزيت على شكل في كل واجهة لضمان الختم الكلي.
6. شروط الاستخدام والاحتياطات
الوسيلة القابلة للتطبيق
المياه الصافية أو مياه الصرف الصحي المعتدل ، محتوى الرمل ≤ 0.1 ٪ ، قطر الجسيمات ≤ 0.2 مم.
درجة الحرارة السائلة: -15 ℃ ~+40 ℃ (يمكن أن تصل نماذج درجة الحرارة العالية إلى 60 ℃).
نطاق الرقم الهيدروجيني: 6.5 ~ 8.5 (للسوائل المسببة للتآكل ، يجب اختيار نماذج الفولاذ المقاوم للصدأ).
متطلبات التثبيت
عمق الغوص: يوصى أن يكون ≤ 5 أمتار والحفاظ على مسافة ≥ 0.5 متر من قاع الماء لتجنب استنشاق الطمي.
جهد إمدادات الطاقة: المرحلة الواحدة 220V ± 10 ٪ أو ثلاث طور 380V ± 10 ٪.
السيناريوهات الاستخدام المحظورة
مياه الصرف الصحي التي تحتوي على سوائل قابلة للاشتعال ومتفجرة ، والأحماض القوية والقلويات (درجة الحموضة التي تتجاوز النطاق) ، والشوائب مثل الألياف أو الجسيمات الطويلة.
7. بنية المنتج لمضخة QDX الغاطسة
تتكون المضخة الغاطسة QDX من ثلاثة مكونات أساسية:
جزء المحرك الكهربائي
النوع: مرحلة واحدة أو محرك غير متزامن ثلاثي الطور ، مستوى العزل المقاوم للماء IPX8.
الختم: ختم ميكانيكي مزدوج للوقاية من الماء من دخول الجزء الداخلي من المحرك.
قسم مضخة المياه
المكره: المكره الطرد المركزي من الفولاذ المقاوم للصدأ ، مصمم مع 4-6 شفرات منحنية خلفية لتقليل الاضطراب.
قذيفة حلزونية: مصنوعة من الفولاذ المقاوم للصدأ ، مع قنوات التدفق السلس والخسائر الهيدروليكية المنخفضة.
نظام الاتصال وختم
ختم العمود: ختم ميكانيكي مزدوج المصنوع من سبيكة صلبة أو مادة كربيد السيليكون ، مقاومة لدرجة الحرارة العالية والضغط العالي.
ختم ثابت: 'O ' - يتم استخدام حلقات مطاطية مقاومة للزيت على شكل في كل واجهة لضمان الختم الكلي.
8.T بيانات echnical من QDX1.5 ، 3 ، 10 ، 15 ، 6 submersiblepump:
MODEL | س (م/ح) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | |
س (ل/دقيقة) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | ||
qdx1.5-15-0.37a | ح (م) | 16 | 15.6 | 14.2 | 11.8 | 8 | 3.9 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | |
qdx3-18-0.55a | 19.2 | 19.2 | 18.5 | 17.5 | 15.5 | 13.2 | 10 | 7 | 3.7 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-10-0.55A | 15.3 | 15.2 | 15 | 14.8 | 14.4 | 13.5 | 12.5 | 11.3 | 10 | 8.5 | 6.3 | 3.8 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-7-0.55A | 8.6 | 8.5 | 8.4 | 8.3 | 8.2 | 8 | 7.8 | 7.6 | 7.4 | 7.2 | 6.8 | 6.3 | 5.8 | 5.2 | 4.5 | 3.8 | 3 | ||
qdx1.5-32-0.75a | 32.5 | 31.5 | 28.5 | 24.5 | 20 | 15.5 | 8.5 | 1 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
qdx6-18-0.75a | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX10-16-0.75A | 19.5 | 19.2 | 19 | 18.6 | 18 | 16.2 | 16.2 | 14.7 | 12.8 | 11 | 8.6 | 4.2 | ˗ |
البيانات الفنية لـ QDX15 ، 25 ، 10 ، 40 مضخة غاطسة:
MODEL | س (م/ح) | 0 | 1.5 | 3 | 4.5 | 6 | 7.5 | 9 | 10.5 | 12 | 13.5 | 15 | 16.5 | 18 | 19.5 | 21 | 22.5 | 24 | 25.5 | 27 | 28.5 | 30 | 31.5 | |
س (ل/دقيقة) | 0 | 25 | 50 | 75 | 100 | 120 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 | 425 | 450 | 475 | 500 | 525 | ||
QDX15-10-0.75A | ح (م) | 11 | 10.9 | 10.8 | 10.7 | 10.6 | 10.5 | 10.4 | 10.3 | 10.2 | 10.1 | 10 | 9.6 | 9.2 | 8.5 | 7.6 | 6.5 | 5.6 | 4.7 | 3.8 | 2.7 | ˗ | ˗ | |
qdx25-6-0.75a | 9.3 | 9.2 | 9.1 | 9 | 8.9 | 8.7 | 8.5 | 8.3 | 8 | 7.7 | 7.5 | 7.2 | 6.8 | 6.6 | 6.4 | 6.2 | 6 | 5.8 | 4.8 | 4 | 2.6 | 1.5 | ||
QDX10-18-1.1A | 25.8 | 25.5 | 25 | 24.6 | 24 | 22.8 | 21.2 | 18.5 | 16 | 13.2 | 9 | 4 | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ˗ | ||
QDX15-14-1.1A | 15 | 14.9 | 14.8 | 14.7 | 14.6 | 14.5 | 14.3 | 14.2 | 14 | 13.9 | 13.8 | 13.2 | 12.5 | 11.5 | 10.6 | 9.5 | 8 | 6.7 | 5.5 | 4.4 | 3.1 | ˗ | ||
qdx40-5.5-1.1a | 6.1 | 6.2 | 6.3 | 6.4 | 6.5 | 6.5 | 6.7 | 6.8 | 6.7 | 6.7 | 6.65 | 6.6 | 6.6 |
طاولة المواد من QDX1.5 ، 3 ، 10 ، 15 ، 6 مضخة غاطسة
لا. | جزء | مادة |
1 | مقبض | ص |
2 | كابل | |
3 | الغطاء العلوي | HT200 |
4 | حامية | |
5 | مكثف | |
6 | O-Ring | NBR |
7 | الغطاء العلوي | HT200 |
8 | تحمل | |
9 | الدوار | |
10 | الجزء الثابت | |
11 | برغي حقن الزيت | |
12 | الختم الميكانيكي | الكربون/السيراميك |
13 | O-Ring | NBR |
14 | غطاء أسطوانة الزيت | HT200 |
15 | ختم الزيت | |
16 | O-Ring | NBR |
17 | المكره | PPO ZL 102 |
18 | ضخ الجسم | HT200 |
19 | شاشة التصفية | الفولاذ المقاوم للصدأ |
20 | موصل منفذ | ص |
