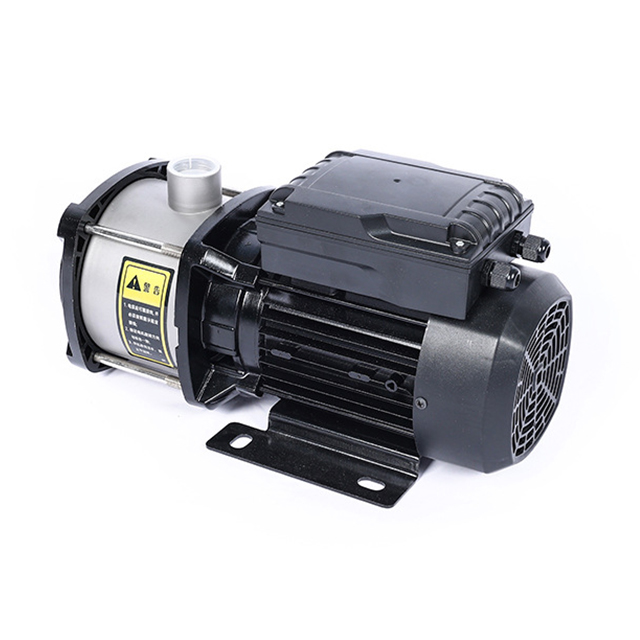

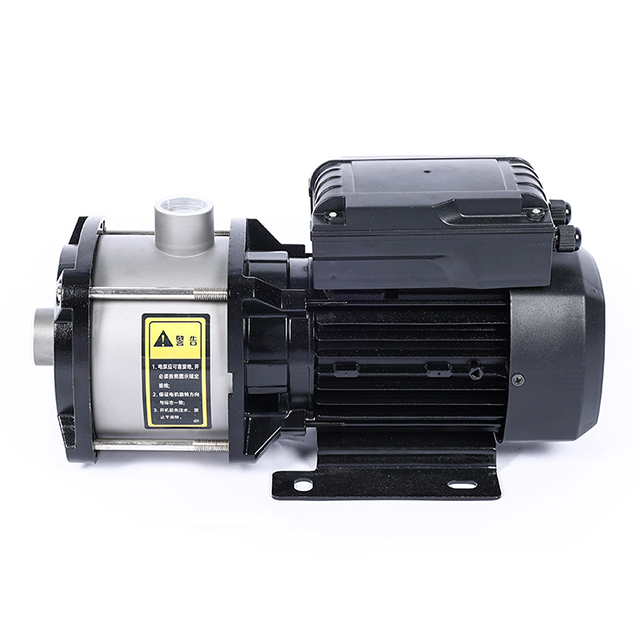

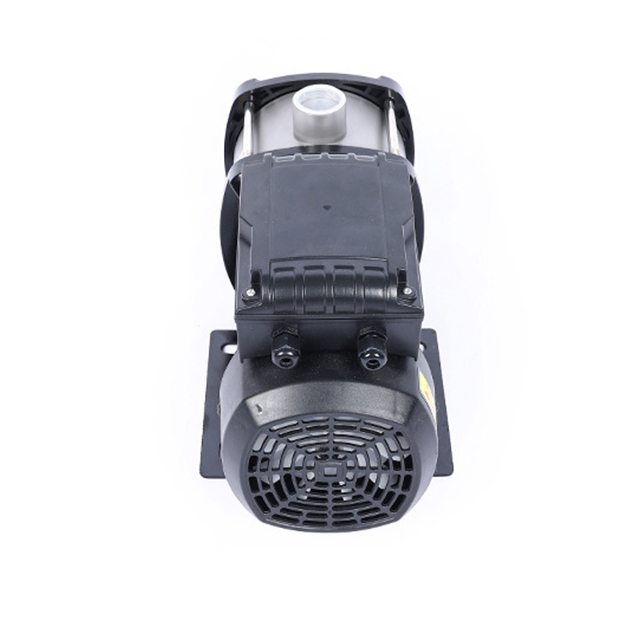

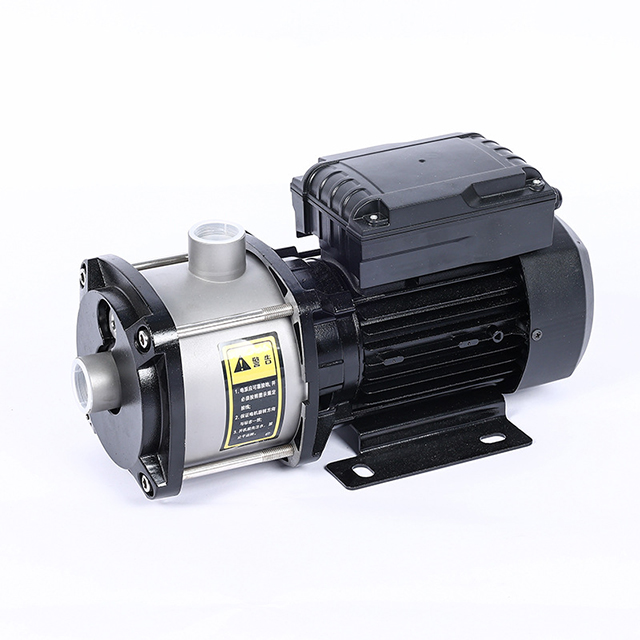

مضخة التعزيز المركزية متعددة المراحل CHM - نظرة عامة على المنتج
تعد المركزية متعددة المراحل من سلسلة CHM مضخة التعزيز عبارة عن محلول ضخ عالي الأداء ، وفعال الطاقة ، وضخ الضخ المنخفض الضوئي ، مصممًا على وجه التحديد للتعامل مع تطبيقات نقل السائل النظيفة وتطبيقات تعزيز الضغط. تدمج سلسلة المضخة هذه التصميم الهيدروليكي المتقدم والهندسة الدقيقة ، مما يوفر ضغطًا عاليًا ثابتًا مع بصمة مضغوطة. مع تطبيقات واسعة النطاق في البيئات السكنية والصناعية والتجارية والزراعية ، أصبحت مضخة CHM خيارًا مفضلاً لتعزيز أنظمة تتطلب موثوقية وكفاءة وتنوع.
الميزات الرئيسية لمضخة التعزيز المركزي متعددة المراحل CHM
1. تصميم متعدد المراحل ذي الضغط العالي
تتميز مضخة CHM بتكوين المكره متعدد المراحل ، حيث تضيف كل مرحلة من المرحلة المكررة الضغط على السائل. ينتج عن هذا ارتفاع ضغط التفريغ أعلى بكثير مقارنة بمضخات المرحلة الواحدة ، مما يجعل سلسلة CHM مثالية للمباني الشاهقة ، ونقل خطوط الأنابيب للمسافات الطويلة ، وتطبيقات تعزيز الضغط الصناعي.
2. بناء المواد الممتازة
يتوفر جسم المضخة ، والدفاع ، والعمود في مجموعة من المواد مثل الحديد الزهر ، أو الفولاذ المقاوم للصدأ (304 أو 316) ، أو سبائك مخصصة. تتيح هذه الخيارات التوافق مع مجموعة متنوعة من السوائل النظيفة ، بما في ذلك السوائل المسببة للتآكل المعتدل المستخدمة في معالجة الأغذية ، والأدوية ، والصناعات الكيميائية.
3. الكفاءة الهيدروليكية الفائقة
باستخدام أدوات تصميم أحدث CFD (ديناميات السوائل الحسابية) ، تم تحسين مسار التدفق الداخلي لمضخة CHM لضمان الحد الأدنى من فقدان الطاقة ، وانخفاض الاضطراب ، وارتفاع الكفاءة الإجمالية. هذا يترجم إلى خفض التكاليف التشغيلية وتحسين توفير الطاقة.
4. ختم ميكانيكي موثوق به
تم تزويد المضخة بأختام ميكانيكية عالية الجودة توفر مقاومة للتسرب الممتازة وعمر الخدمة الطويل. اعتمادًا على الوسيط ، تشمل الخيارات كربيد التنغستن أو الجرافيت أو وجوه ختم كربيد السيليكون ، مما يضمن الموثوقية في بيئات متطلبة مختلفة.
5. هيكل مدمج وقوي
يسمح التكوين الأفقي متعدد المراحل بتركيبات لتوفير الفضاء ، خاصةً عندما تكون الغرفة محدودة. مع عدد أقل من الأجزاء المتحركة وإطار قاعدة قوي ، توفر المضخة عملية هادئة وخالية من الاهتزاز للخدمة طويلة الأجل.
6. متطلبات الصيانة المنخفضة
تم تصميم مضخة Booster CHM لسهولة التفكيك والصيانة. الأجزاء الشائعة موحدة ، ويمكن إجراء بدائل الختم أو تحمل مع الحد الأدنى من الأدوات ، مما يقلل من وقت تعطل النظام.
المواصفات الفنية
| مواصفة | قيمة |
| نطاق التدفق | 1 - 50 متر مكعب/ساعة |
| نطاق الرأس | 15 - 200 متر |
| نطاق الطاقة | 0.75 - 75 كيلوواط |
| ضغط التشغيل | ≤ 2.5 ميجا باسكال |
| سرعة الدوران | 2900 دورة في الدقيقة |
| درجة حرارة السائل | 0 درجة مئوية - +80 درجة مئوية (مخصصة تصل إلى 120 درجة مئوية) |
| نوع الختم | الختم الميكانيكي |
| تثبيت | أفقي ، مثبتة على قاعدة |
| الجهد االكهربى | 380V / 50Hz (اختياري 220 فولت / 60 هرتز) |
ملاحظة: تتوفر تكوينات الجهد المخصص والتردد والشفة عند الطلب.
تطبيقات مضخات الطرد المركزي CHM
مضخة CHM قابلة للتكيف بشكل كبير ومناسبة لمجموعة واسعة من التطبيقات. تشمل بعض حالات الاستخدام الرئيسية:
1. بناء إمدادات المياه وتعزيز الضغط
مثالية للمجمعات السكنية والفنادق وأبراج المكاتب ، تضمن مضخة CHM ضغطًا مستقرًا في المياه في جميع الطوابق ، وتغلب على حدود الأنظمة التي تغذي الجاذبية.
2. تداول المياه الصناعية
تستخدم مضخة CHM ، التي تستخدم في مصانع التصنيع ، الدورة الدموية المستمرة لمياه العملية أو المبرد في أنظمة الحلقة المغلقة ، مما يضمن التحكم في درجة الحرارة واستقرار العملية.
3. أنظمة تغذية الغلاية
في غلايات منخفضة ومتوسطة الضغط ، تزود سلسلة CHM بكفاءة مياه التغذية تحت الضغط ، مما يدعم توليد البخار المستمر.
4. الري الزراعي
يستفيد المزارعون والأعمال الزراعية من قدرة مضخة CHM على توفير مياه عالية الضغط للري بالتنقيط ، وأنظمة الرش ، وأنظمة التغذية المسببة للاحتباس الحراري.
5. HVAC أنظمة المياه المبردة
يلعب دورًا حيويًا في شبكات التدفئة والتبريد ، وتوصيل المياه من خلال لفائف التدفئة أو وحدات مبرد مع تدفق ورأس مستقر.
6. أنظمة معالجة المياه والترشيح
المستخدمة في أنظمة RO (التناضح العكسي) ، و UF (الترشيح الفائق) ، و DI (INOINISION) لزيادة الضغط والتدفق ، وبالتالي تحسين كفاءة النظام وجودة المياه.
7. أنظمة مكافحة الحرائق
تلبي المضخة متطلبات الضغط لأنظمة الرش والرشيد ، مما يضمن تصريف المياه السريعة أثناء حالات الطوارئ.
مبدأ العمل لمضخة CHM متعددة المراحل
تعمل مضخة المياه CHM بناءً على مبدأ قوة الطرد المركزي. عندما يقود المحرك الكهربائي العمود ، فإن الدافع الدوار يسارعون السائل إلى الخارج من خلال العمل الطرد المركزي. كل مرحلة (المكره وزوج الناشر) يضيف السرعة والضغط إلى السائل. ينتج التأثير التراكمي عبر مراحل متعددة إخراج الضغط العالي عند التفريغ. يمنع الختم الميكانيكي بين الأجزاء الدوارة والثابتة التسرب ، ودعم المحامل الدقيقة العمود لضمان التشغيل السلس والصامت.
مزايا مضخة المعزز متعددة المراحل CHM
✅ ارتفاع ضغط التفريغ - زيادة متعددة من الدهون يزيد من الرأس بشكل كبير.
✅ نطاق تطبيق واسع - مناسب للاستخدام السكني والتجاري والصناعي.
✅ التصميم الموفر للمساحة-التكوين الأفقي المثالي لمساحات التثبيت المدمجة.
✅ نظام الختم الموثوق به-الختم الميكانيكي طويل العمر يقلل من تسرب السوائل.
✅ كفاءة الطاقة - يقلل المظهر الجانبي الهيدروليكي المحسّن من تكاليف الطاقة.
✅ مقاومة التآكل - مكونات الفولاذ المقاوم للصدأ المتاحة للسوائل العدوانية.
✅ الركض الهادئ والمستقر - مستويات الاهتزاز والضوضاء المنخفضة تعمل على تحسين ظروف العمل.
✅ الصيانة السهلة - يسمح البناء المعياري بالتفكيك السريع واستبدال جزء.
إرشادات التثبيت والصيانة
يضمن التثبيت المناسب والصيانة الروتينية عمر الخدمة الطويل والأداء الموثوق به:
نصائح التثبيت
قم بتثبيت المضخة على أساس مسطح صلب باستخدام حوامل مضادة للهواء.
تأكد من أن أنابيب المدخل غمرتها أو تحضير ؛ تجنب جيوب الهواء.
استخدم المفاصل المرنة لمنع إجهاد الأنابيب على جسم المضخة.
قم بتثبيت مقياس الضغط وتحقق من صمام مراقبة وحماية أداء النظام.
ضمان التأريض الكهربائي المناسب وحماية المحرك.
قائمة مراجعة الصيانة
تفقد الأختام والمحامل بانتظام للارتداء أو التسرب.
مراقبة اهتزاز المضخة والضوضاء - تشير التغييرات المفاجئة إلى المشكلات الميكانيكية.
مرشحات نظيفة ومصافي لمنع الانسداد.
استبدال الأختام والحشيات خلال فترة التوقف المجدولة لمنع حالات فشل غير متوقعة.
الحفاظ على فتحات المحرك نظيفة للتبريد الكافي.
لماذا تختار مضخات CHM المعزز من مصنعنا؟
يتم تصنيع مضخات سلسلة CHM الخاصة بنا باستخدام آلات CNC المتقدمة وتخضع لعمليات مراقبة جودة صارمة ، بما في ذلك:
اختبار الأداء الهيدروليكي
اختبارات الضغط الختم
فحص التوازن والمحاذاة
ISO 9001: 2015 إنتاج معتمد
نحن نقدم خدمات OEM/ODM والتسليم السريع ودعم الشحن العالمي. سواء كنت موزعًا أو مقاولًا أو متكاملًا للنظام ، سيساعدك فريقنا على اختيار نموذج المضخة الصحيح لمشروعك المحدد.
نموذج | التدفق (M³/H) | رأس (م) | السلطة (KW) |
CHM2-30 | 2.4 | 30 | 0.75 |
CHM4-50 | 4.2 | 50 | 2.2 |
CHM8-70 | 8.5 | 70 | 4.0 |
CHM12-100 | 12.0 | 100 | 7.5 |
CHM25-150 | 25.0 | 150 | 15.0 |
CHM40-180 | 40.0 | 180 | 22.0 |
المزيد من التكوينات المتاحة. نماذج مخصصة عند الطلب.
الصناعات المستهدفة والمشترين
مقاولي السباكة والمهندسين
مطوري البناء التجاري
شركات معالجة المياه الصناعية
الموردين للري والمعدات الزراعية
مثبتات نظام الحماية من الحرائق
مقاولي HVAC
خاتمة
توفر مضخة المعزز المركزية متعددة المراحل CHM مزيجًا مثاليًا من الأداء والمتانة وكفاءة الطاقة. سواء كنت تتطلع إلى زيادة ضغط الماء في ناطحة سحاب ، أو إطعام نظام المرجل ، أو الحفاظ على التدفق الأمثل في شبكة الري ، فإن مضخة CHM توفر حلاً فعالًا من حيث التكلفة وموثوق به.
اطلب عرض أسعار مجاني أو استشارة تقنية اليوم!
