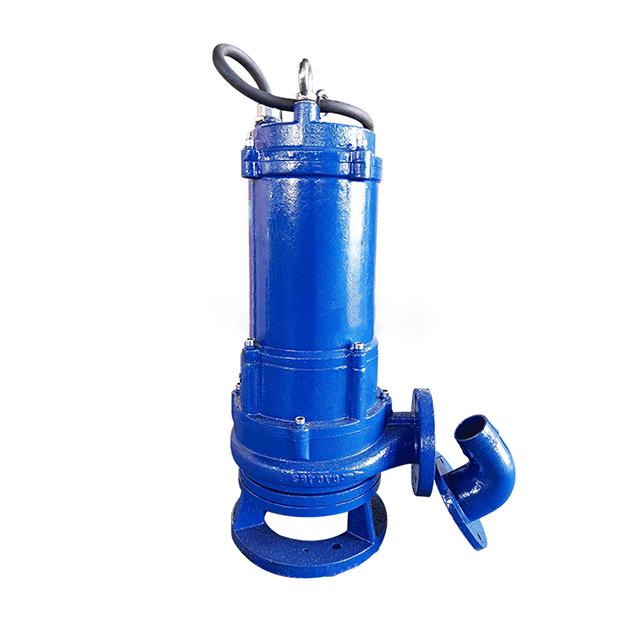

ميزة المنتج:
مقاومة التآكل: مكونات التيار الزائد مصنوعة من الفولاذ المقاوم للصدأ 304/316L ، أو الفلوروبوليت (مثل PVDF ، PTFE) أو المواد المركبة البوليمر ، ويمكنها تحمل وسائط الحمض/القلوية القوية مع درجة الحموضة 2-14.
تصميم انسداد NTI: يمكن أن يستوعب اللاعبون المفتوحون/المغلقين مع بنية قناة تدفق واسعة ما يصل إلى 40 ٪ من قطر المضخة بقطر الجسيمات القصوى (مثل مضخة DN50 التي يمكن أن تستوعب جزيئات 20 مم).
موثوقية الختم: الختم الميكانيكي المزدوج+ختم طاقة المكره المساعد ، معدل التسرب <0.01 مل/ساعة ، حياة الخدمة ≥ 8000 ساعة.
توفير الطاقة والفعالة: يتم تحسين الكفاءة بنسبة 15 ٪ -20 ٪ مقارنة بمضخات مياه الصرف الصحي العادية ، المزودة بمحركات IE3/IE4 عالية الكفاءة ، ويتم تقليل استهلاك الطاقة الشامل بنسبة 30 ٪.
يتضمن تصميم المكون الهيدروليكي المزدوج القنوات الفريد شفرة الدوران مثبتة على المكره المضخة المائية وشفرة ثابتة مثبتة في المدخل. يتم تزوير كل من الشفرة الدوارة والشفرة الثابتة من سبيكة صلبة. يتم سحق الشوائب في الوسط المنقول قبل دخول قناة المكره ، مثل القفازات والأكياس المنسوجة البلاستيكية والحطام الأخرى ، والتي يمكن سحقها وامتصاصها على الفور.
نطاق التطبيق ：
① مؤسسة تصريف مياه الصرف الصحي.
② نظام تصريف محطة معالجة مياه الصرف الصحي الحضرية.
③ مترو الأنفاق ، الطابق السفلي ، محطة تصريف نظام الدفاع الجوي المدني.
④ تصريف مياه الصرف من الفنادق والمباني الشاهقة.
⑤ محطات تصريف الصرف الصحي في المناطق السكنية.
⑥ تصريف الملاط في مواقع الهندسة والبناء البلدية.
⑦ نظام إمدادات المياه لمحطة المياه.
⑧ تصريف مياه الصرف من مزارع التكاثر وري الأراضي الزراعية الريفية.
⑨ استكشاف المناجم ومعدات معالجة المياه الداعمة.
⑩ بدلاً من حمل أكتاف الناس ، تمتص ونقل الطين النهر.
ظروف الاستخدام هي أن درجة حرارة الماء ≤ 60 ℃ وقيمة الرقم الهيدروجيني السائل هي 4-10.
الهيكل وتصميم المواد:
1. ضخ هيكل الجسم
المكونات الهيدروليكية: اعتماد تصميم فتح خلفي ، يمكن الحفاظ على المكره والختم دون تفكيك خط الأنابيب (انظر الشكل 1).
2. نوع المكره
المكره المغلق: مناسبة لوسائط المحتوى الصلبة المنخفضة للزوجة المنخفضة (≤ 5 ٪) ، مع كفاءة تصل إلى 75 ٪.
المكره شبه المفتوح: المحتوى الصلب ≤ 15 ٪ ، تصميم التنظيف الذاتي لمنع تشابك الألياف.
المكره الحالي الدوامة: لظروف التآكل العالية ، تزداد قدرة الإنتاجية بنسبة 50 ٪.
3. نظام ختم العمود
الختم الميكانيكي: حلقة مقاومة للارتداء كربيد كبيكة/كيبان أو تنغستن ، مقاومة درجة الحرارة -20 ℃ ~ 150 ℃.
ختم الطاقة: تولد الشفرة الخلفية ضغطًا سلبيًا لمنع تسرب متوسط ، مناسب للوسائط التي تحتوي على جزيئات بلورية.
انتخابات المواد ر قادرة
عنصر | مواد اختيارية | الوسيلة القابلة للتطبيق | الحد من درجة الحرارة |
ضخ الجسم/المكره | 304 الفولاذ المقاوم للصدأ | حمض الضعيف ومياه الصرف الصحي الأيوني | 120 ℃ |
316L من الفولاذ المقاوم للصدأ | الأحماض القوية (مثل حمض الكبريتيك ، حمض الهيدروكلوريك) | 150 ℃ | |
بطانة الفلوروباستيك (PTFE) | حمض مركّز ، مذيب عضوي | 100 ℃ | |
الختم الميكانيكي | كربيد السيليكون | متوسطة تحتوي على جزيئات صلبة | 250 ℃ |
المحور | 2CR13 طلاء الكروم الصلب | شروط تشغيل عالية الحمل | 200 ℃ |
مبدأ العمل:
يدفع المحرك المكره إلى التدوير بسرعة عالية (1450-2900 دورة في الدقيقة) ، وتلقي قوة الطرد المركزي الوسيلة باتجاه غلاف المضخة ، والتي يتم الضغط عليها بعد ذلك من قبل الفلوت والخروج. تم تصميم غرفة فصل الغاز السائل للتعامل مع الوسائط بمحتوى غاز بنسبة ≤ 20 ٪ ومنع التجويف. يبرد نظام التبريد الذاتي الفريد الغرفة المختومة من خلال فتحة الارتجاع ، مما يضمن تشغيلًا مستقرًا في ظل ظروف درجات الحرارة المرتفعة.
مثال على منحنى الأداء (أخذ AF50-32-160 كمثال)
نطاق التدفق: 10-30 م ⊃3;/ساعة
نطاق الرأس: 15-35M
منحنى الطاقة: نقطة كفاءة الذروة البالغة 22 كيلو واط ، مما يسمح بالحمل الزائد على المدى القصير بنسبة 10 ٪.
NPSHR ： ≤3.5m ， من الضروري تكوين تثبيت نضح أو خزان تناول الماء.
سيناريوهات التطبيق وإرشادات الاختيار
1.1 التطبيقات النموذجية
الصناعة الكيميائية: نقل السوائل المسببة للتآكل مثل حمض الكبريتيك ، وحمض الهيدروكلوريك ، وهيدروكسيد الصوديوم (الحالة: استخدم مصنع كيميائي مضخة مبطنة PTFE لنقل حمض النفايات مع درجة الحموضة = 1 ، والتي تعمل بشكل مستمر لمدة عامين دون تآكل).
مياه الصرف الصحي الكهربائية: تعامل مع مياه الصرف الصحي عالية السمية التي تحتوي على أيونات السيانيد وأيونات الكروم ، مزودة بمحركات مقاومة للانفجار (ex d iib t4).
مياه الصرف الصحي البلدية: محطة ضخ مياه الصرف الصحي ، وعلاج مياه الصرف الصحي المحلية التي تحتوي على شوائب من الألياف والبلاستيك ، مزودة بأجهزة القطع.
1.2 طريقة اختيار الخطوات الخمسة
الخصائص المتوسطة: قيمة الرقم الهيدروجيني ، الكثافة (كجم/م ⊃3;) ، المحتوى الصلب ، وحجم الجسيمات.
التدفق/الرأس: محسوب على أساس مقاومة شبكة خطوط الأنابيب ، بهامش محجوز يبلغ 10 ٪ -15 ٪.
مطابقة المواد: ارجع إلى جدول معدل التآكل (مثل معدل التآكل 316L <0.1 مم/سنة في حمض الهيدروكلوريك عند 60 ℃).
طريقة التثبيت: التثبيت الجاف (حماية IP55) أو التثبيت الغاطس (IP68 ، أقصى عمق للغوص 10 أمتار).
شهادة الامتثال: شهادة إثبات الانفجار (ATEX) ، شهادة صحية (FDA) ، إلخ.
الصيانة واستكشاف الأخطاء وإصلاحها
1.1 الصيانة اليومية
عناصر التفتيش الأسبوعية: قيمة الاهتزاز (≤ 4.5 مم/ثانية) ، درجة حرارة تحمل (≤ 75 ℃) ، مراقبة التسرب.
عناصر التفتيش السنوية: استبدل الأختام الميكانيكية وتحقق من تآكل الدبوسات (الحد الأقصى المسموح به من 2 مم).
1.2 تشخيص الصدع الشائع
ظاهرة الصدع | الأسباب المحتملة | حل |
تدفق غير كاف | المكره انسداد/ارتداء | تنظيف أو استبدال المكره |
الاهتزاز غير الطبيعي | ينحني رمح أو أضرار | قم بتصويب محامل SKF/استبدال SKF |
تسرب الختم | بلورة أو شيخوخة سطح الختم | شطف غرفة الختم/استبدال مكون الختم |
