1. نظرة عامة على المنتج

على عكس مضخات النقل الثابتة التقليدية، يمكن نقل المضخة الفصية الدوارة المتنقلة بسهولة إلى خطوط إنتاج أو مناطق عمل مختلفة، مما يوفر الراحة والمرونة التشغيلية. يتم استخدامه على نطاق واسع في صناعات مثل الأغذية والمشروبات ومنتجات الألبان والأدوية ومستحضرات التجميل والمواد الكيميائية ومعالجة مياه الصرف الصحي، حيث تعد معايير النظافة العالية وأداء التدفق المستقر أمرًا ضروريًا.

مع الفصوص الدوارة التي تدور بشكل متزامن داخل مبيت المضخة، يحقق الجهاز نقلًا لطيفًا للسائل بدون نبض مع الحفاظ على سلامة المنتج. سواء كان السائل عبارة عن شراب عالي اللزوجة، أو زيت، أو ملاط، أو سائل كيميائي، فإن نظام المضخة الفصية الدوارة المتنقلة يضمن التشغيل الفعال والمستمر.

2. الميزات والمزايا الرئيسية

أ. تصميم محمول ومرن

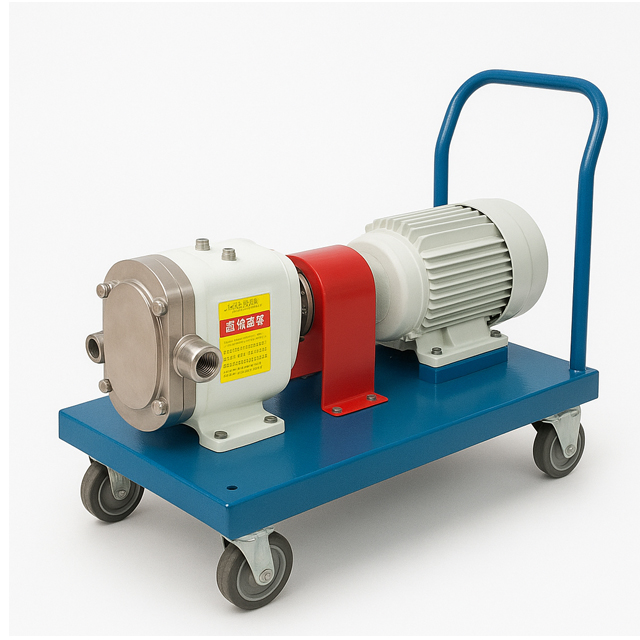

يتم تركيب المضخة على عربة متنقلة أو عربة من الفولاذ المقاوم للصدأ مزودة بعجلات قابلة للقفل، مما يسهل نقلها بين محطات العمل أو خطوط الإنتاج. هذا بسرعة بخطوط الأنابيب أو الخراطيم دون الحاجة إلى تركيب معقد. يمكن توصيل نظام التوصيل والتشغيل

ب. مبدأ الإزاحة الإيجابية

باعتبارها مضخة فصية دوارة ذات إزاحة موجبة ، فإنها توفر معدل تدفق ثابت بغض النظر عن تغيرات الضغط. وهذا يضمن التشغيل المستقر حتى عند التعامل مع المواد اللزجة أو الحساسة للقص، ويتفوق على مضخات الطرد المركزي أو مضخات الريشة في مثل هذه الظروف.

ج. البناء الصحي

بالنسبة لصناعات مثل الأغذية ومنتجات الألبان والأدوية، فإن رأس المضخة والأجزاء المبللة مصنوعة من الفولاذ المقاوم للصدأ 316L ، المصقول وفقًا للمعايير الصحية. يتوافق التصميم مع إجراءات CIP (التنظيف في المكان) و SIP (البخار في المكان) لسهولة التنظيف والصيانة.

د. التعامل اللطيف مع المنتج

تخلق الفصوص الدوارة تجاويف كبيرة تحرك السائل بلطف عبر المضخة دون الإضرار ببنيتها. وهذا يجعله مثاليًا للسوائل الحساسة للقص مثل الكريمات والمواد الهلامية ولب الفاكهة والزبادي ومستحضرات التجميل والمكونات الصيدلانية الحيوية.

ه. كفاءة عالية ومنخفضة الضوضاء

تعمل المضخة بكفاءة حجمية عالية، ونبض منخفض، وأقل اهتزاز. تضمن الفصوص المصنعة بدقة وبنية الختم المُحسّنة ضوضاء تشغيل منخفضة وأداء سلسًا، حتى في ظل التشغيل المستمر.

و. اتجاه التدفق العكسي

تسمح الوحدة المتنقلة بالتشغيل ثنائي الاتجاه ، مما يتيح نقل السائل في كلا الاتجاهين ببساطة عن طريق عكس دوران المحرك. وهذا يجعل النظام مناسبًا لتطبيقات التعبئة والتفريغ والتدوير ونقل الخزانات.

ز. سهولة الصيانة

يسمح للمضخة الهيكل المعياري بالتفكيك والفحص بسهولة. يتيح التصميم المحمل من الأمام إمكانية الوصول السريع إلى الفصوص والأختام، مما يقلل من وقت التوقف عن التنظيف أو الاستبدال.

3. مبدأ العمل

تعمل المضخة الفصية الدوارة على أساس مبدأ الإزاحة الإيجابية . يدور فصان متزامنان داخل مبيت المضخة دون أن يتلامسا. عندما تدور الفصوص:

1. تزداد المسافة بين الفص والغلاف، مما يخلق فراغًا عند المدخل.

2. يتم سحب السائل إلى التجاويف واحتجازه بين الفصوص وجدار السكن.

3. يحمل الدوران السائل المحصور نحو جانب التفريغ.

4. يتناقص الحجم، ويتم دفع السائل للخارج بمعدل تدفق ثابت.

نظرًا لعدم وجود اتصال داخلي بين الفصوص أو الغلاف، يتم تقليل التآكل إلى الحد الأدنى، وتظل تكاليف الصيانة منخفضة. بالمقارنة مع المضخات الدوارة أو المضخات الترسية ، توفر المضخات الفصية الدوارة أداءً صحيًا أفضل , وقصًا أقل وتنظيفًا أسهل.

4. الهيكل والمكونات

يتكون القياسية نظام المضخة الفصية الدوارة من الأجزاء الرئيسية التالية:

• رأس المضخة (غرفة الفص): مصنوعة من الفولاذ المقاوم للصدأ مع دوارين أو ثلاثة فصوص تدور بالتزامن.

• نظام الختم الميكانيكي: الختم الميكانيكي المزدوج أو الفردي يضمن عدم التسرب أثناء التشغيل.

• محرك القيادة: تشمل الخيارات المحركات الكهربائية، أو محركات التردد المتغير، أو المحركات المقاومة للانفجار حسب احتياجات التطبيق.

• الوصلة والحماية: تضمن الوصلة المصنوعة من الفولاذ المقاوم للصدأ أو الألومنيوم نقل الطاقة بشكل مستقر وسلامتها.

• عربة متنقلة: يتم تركيبها على إطار عالي التحمل مع عجلات دوارة وفرامل قفل للتنقل الآمن.

• لوحة التحكم (اختيارية): لضبط معدل التدفق والسرعة ومراقبة حماية المحرك.

• منافذ الإدخال والإخراج: عادةً ما تكون ذات اتجاه أفقي (من جانب إلى جانب) أو رأسي (من أعلى إلى أسفل) لإعدادات الأنابيب المختلفة.

5. التطبيقات

يعد نظام المضخة الفصية الدوارة المتنقلة حلاً متعدد الاستخدامات يستخدم في العديد من الصناعات لمهام نقل السوائل المختلفة. فيما يلي بعض التطبيقات الأكثر شيوعًا:

صناعة الأغذية والمشروبات

• نقل العصائر والعسل والدبس والشوكولاتة والصلصات والعصائر ومنتجات الألبان

• تستخدم في عمليات الخلط أو التعبئة أو التفريغ أو التداول

• يحافظ على جودة المنتج وطعمه مع الضخ اللطيف

صناعة الأدوية ومستحضرات التجميل

• نقل المراهم والمواد الهلامية والمستحضرات ومعجون الأسنان والكريمات والأدوية السائلة

• متوافق مع معايير النظافة GMP وFDA

• تصميم صحي اختياري مع سطح داخلي مصقول

الصناعة الكيميائية والبتروكيماوية

• التعامل مع الأحماض والقلويات والمذيبات ومواد التشحيم والمواد اللاصقة والراتنجات

• مناسبة للسوائل عالية اللزوجة والتآكل

• متوفر مع أختام PTFE أو FKM للتوافق الكيميائي

مياه الصرف الصحي والهندسة البيئية

• نقل الحمأة ومياه الصرف الصحي والمستحلبات الزيتية

• مقاومة للوسائط الكاشطة

• كثيرا ما تستخدم في أنظمة نزح المياه المتنقلة ومعالجة الحمأة

مصانع التخمير والألبان

• مثالية لنقل الحليب ومصل اللبن والخميرة والبيرة

• قادرة على تنظيف CIP والتفكيك الصحي

6. المعلمات الفنية (نموذجية)

7. دليل اختيار المنتج

يعتمد اختيار المناسبة وحدة المضخة الفصية الدوارة المتنقلة على عدة عوامل رئيسية:

1. نوع السائل واللزوجة - حدد ما إذا كان الوسط رقيقًا أو سميكًا أو مسببًا للتآكل أو حساسًا للقص.

2. معدل التدفق ومتطلبات الضغط – تحديد السعة المطلوبة ورأس التفريغ.

3. التوافق مع درجة الحرارة والمواد الكيميائية - اختر مواد الختم المناسبة (EPDM، PTFE، FKM).

4. الاستخدام الصحي أو الصناعي - حدد المواد الغذائية أو المواد الكيميائية وفقًا لذلك.

5. احتياجات التنقل – حدد تصميم العربة ونوع العجلة واتجاه المقبض.

6. خيارات المحرك والتحكم - تتضمن محركات متغيرة السرعة (VFD) للتحكم في التدفق القابل للتعديل.

على سبيل المثال:

• تطبيقات المواد الغذائية → استخدم الفولاذ المقاوم للصدأ 316L والوصلات الصحية ثلاثية المشبك.

• النقل الكيميائي → اختر الأختام المقاومة للتآكل والمحركات المقاومة للانفجار.

• مواد عالية اللزوجة ← اختر موديلات منخفضة السرعة وعزم دوران عالي مع محركات متغيرة التردد.

8. المزايا مقارنة بأنواع المضخات الأخرى
