معدات تزويد مياه التردد التلقائية التلقائية التلقائية بالكامل

كتالوج

1. المبادئ الأساسية وتكوين النظام

2. النظام المساعد

3. مكونات الاتصال

4. توسع التحكم الذكي

5. حقول التطبيق

6. كيفية اختيار معدات إمدادات المياه الثابتة المتغيرة المتغيرة مناسبة

1. المبادئ وتكوين النظام

مبدأ العمل

يراقب مستشعر الضغط ضغط شبكة الأنابيب في الوقت الفعلي ، ويقوم بنقل الإشارة إلى منظم PID ، ويضبط تردد الخرج للعاكس بعد المقارنة مع القيمة المحددة ، ويتحكم في سرعة مضخة المياه ، ويدرك إمدادات المياه الثابتة.

التحكم التعاوني متعدد المضخات: تكون المضخة الرئيسية مسؤولة عن توفير مياه عالية التدفق ، في حين يتم استخدام المضخة الإضافية أو خزان الضغط لتقليل استهلاك الطاقة خلال فترات التدفق المنخفض (مثل الليل).

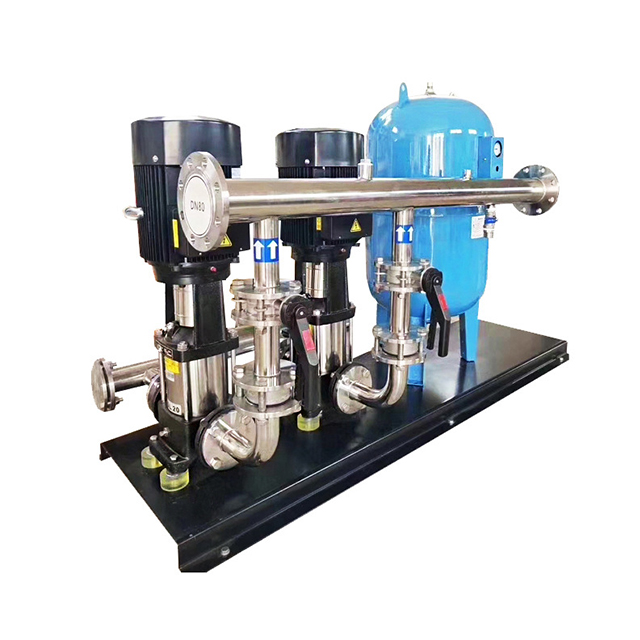

مكونات النظام

المكونات الأساسية

محرك التردد المتغير

كمركز للتحكم في النظام ، يتم تحقيق التحكم الدقيق في التدفق عن طريق ضبط سرعة المحرك للحفاظ على ضغط خط الأنابيب الثابت.

دعم خوارزمية PID لتنظيم الضغط التلقائي وتشكيل نظام ردود الفعل حلقة مغلقة مع أجهزة استشعار الضغط.

وحدة مضخة المياه

ويشمل مضخة رئيسية ومضخة صغيرة مساعدة (أو خزان ضغط). تكون المضخة الرئيسية مسؤولة عن مهمة إمدادات المياه الرئيسية ، بينما يتم استخدام المضخة الصغيرة للحفاظ على الضغط وتوفير الطاقة بمعدلات تدفق منخفضة.

يمكن اختيار نوع المحرك كمحرك متزامن مغناطيس دائم (توفير الطاقة 20 ٪ -30 ٪) أو محرك غير متزامن عادي.

مستشعر الضغط

مراقبة الوقت الحقيقي لتغييرات الضغط في شبكة خطوط الأنابيب ، ملاحظات البيانات إلى محول التردد لضبط حالة تشغيل مضخة المياه.

يجب أن تكون دقة القياس ≤ ± 0.01MPa لضمان استقرار التحكم في الضغط المستمر.

مجلس الوزراء السيطرة

دمج PLC ، الموصلات ، مرحلات الحماية والمكونات الأخرى لتنسيق توقف مضخة المياه وتنظيم سرعة التردد المتغير.

دعم المراقبة عن بُعد (تطبيق الجوال/الكمبيوتر الشخصي) وإدارة موازنة تحميل المضخة المتعددة.

2. النظام المساعد

2.1. تعويض خزانة تدفق مستقر/الجهد

تأثير تدفق المياه العازلة لمنع تقلبات ضغط المياه الناتجة عن التغيرات المفاجئة في استخدام المياه قصيرة الأجل.

يجب أن يغطي تصميم الحجم ذروة الطلب على المياه ويقلل من تواتر توقف البدء المتكرر للمضخة الرئيسية.

2.2. مكونات الصمام

صمام الفراشة: ينظم اتجاه وتدفق الماء ، وتثبيته في مدخل ومخرج مضخة المياه.

تحقق من الصمام: لمنع تدفق المياه الخلفي من إتلاف مضخة المياه ، غالبًا ما يتم تصميمه بنوع صامت.

2.3. جهاز الحماية

وظائف حماية متعددة متكاملة مثل الجهد الزائد ، الجهد السفلي ، فقدان الطور ، التيار الزائد ، تتكيف مع تقلبات الجهد بنسبة ± 15 ٪.

وحدة حماية البرق هي مكون أساسي للمعدات الخارجية (مثل المناجم والمشاهد الريفية)

3. مكونات اتصال خط الأنابيب

3.1 لا يوجد جهاز ضغط سلبي

عندما يكون الضغط في شبكة خطوط الأنابيب البلدية غير مستقر ، يتم استخدام الضغط المتبقي مباشرة لتزويد المياه وتجنب التلوث الثانوي لخزان المياه.

يشمل التخلص من الضغط السلبي وتعويض الضغط.

3.2 نظام خط الأنابيب

يمكن أن تكون المادة أنابيب فولاذية مجلفنة (للسيناريوهات العادية) أو أنابيب الفولاذ المقاوم للصدأ (للوسائط المسببة للتآكل).

يجب أن يكون قطر المدخل أقل مستويين على الأقل من قطر المعدات لضمان ضغط مستقر

4. توسع التحكم الذكي

4.1 وحدة المراقبة عن بُعد

يدعم اتصال 4G/5G ، وتحميل في الوقت الفعلي للضغط ، وحركة المرور ، واستهلاك الطاقة وغيرها من البيانات إلى النظام الأساسي السحابي.

يمكن ضبط تنبيه عتبة الضغط والخطأ على وظائف الفحص الذاتي.

4.2 نظام تحسين كفاءة الطاقة

تبديل مجموعة تشغيل مضخات المياه تلقائيًا وتحديد أولويات استخدام مجموعات المضخات الفعالة (مثل تنسيق مضخة العبد الرئيسية).

دعم وضع الاستيقاظ من النوم ، والإغلاق التلقائي لتوفير الطاقة عند استخدام ماء الجيب

المزايا الفنية

كفاءة وتوفير الطاقة

يمكن أن يوفر ضبط طاقة الخرج ديناميكيًا على أساس استهلاك المياه أكثر من 30 ٪ من الطاقة مقارنة بطرق إمدادات المياه التقليدية.

تعمل الخوارزمية الذكية ECO على تحسين استهلاك الطاقة ، مما يوفر طاقة بنسبة 30 ٪ أكثر من محولات التردد العادية في بعض السيناريوهات.

استقرار الضغط المستمر

نطاق تقلب الضغط هو ≤ 0.01MPa ، وهو مناسب للمناسبات مثل الاستحمام وتكييف الهواء المركزي الحساسة لضغط الماء.

تضمن القدرة التكيفية الجهد (مثل مدخلات الجهد العريضة 240V-420V) عملية مستقرة في المناطق الريفية أو غير المستقرة لشبكة الطاقة.

الذكاء والموثوقية

دعم المراقبة عن بُعد (نهاية التطبيق/الكمبيوتر الشخصي) ، والفحص الذاتي للخطأ ، وأجهزة الإنذار الصوتية والضوء لتقليل تكاليف الصيانة.

آليات حماية متعددة: الجهد الزائد ، الجهد السفلي ، فقدان الطور ، حماية البرق ، وما إلى ذلك ، تمديد عمر المعدات.

كيفية اختيار معدات تزويد المياه الثابتة المتغيرة المتغيرة؟

1. توضيح متطلبات المعلمة الأساسية

1.1. التدفق والرأس مطابقة

حساب التدفق: احسب الحد الأقصى للتدفق بالساعة بناءً على مقياس استخدام المياه (مثل عدد الأسر واستهلاك المياه الصناعية). يمكن للمجتمعات السكنية أن تشير إلى حصة الفرد من استخدام المياه (2-3M ³/الأسرة · اليوم) وذروة الطلب.

تحديد الرأس: الصيغة هي H = H1+H2+H3+H4 (اختلاف الارتفاع الهندسي+مقاومة خط الأنابيب+ضغط المخرج+هامش السلامة) ، والذي يحتاج إلى تغطية متطلبات الضغط في النقطة غير المواتية (مثل المباني الشاهقة التي تحتاج إلى التغلب على ارتفاع الأرضية وفقدان خطوط الأنابيب).

اختيار الطاقة: تجنب 'الخيول الكبيرة التي تسحب السيارات الصغيرة ' ، وتطابق مع قوة مضخة المياه وفقًا للحمل الفعلي ، وإعطاء الأولوية لاختيار المحركات المتزامنة المغناطيس الدائمة (توفير الطاقة 20 ٪ -30 ٪) أو نماذج تكيفية واسعة الجهد (240 فولت-420 فولت).

2.2. دقة التحكم في الضغط

يجب أن تكون دقة تثبيت الجهد ≤ ± 0.01MPa لتلبية متطلبات السيناريوهات الحساسة مثل الاستحمام وتكييف الهواء المركزي ؛ يجب أن يغطي نطاق تحويل التردد من أدنى سرعة إلى سرعة تردد الطاقة (مثل 0.5 هرتز -50 هرتز)

2. نوع المعالجة والتكيف مع المشهد
