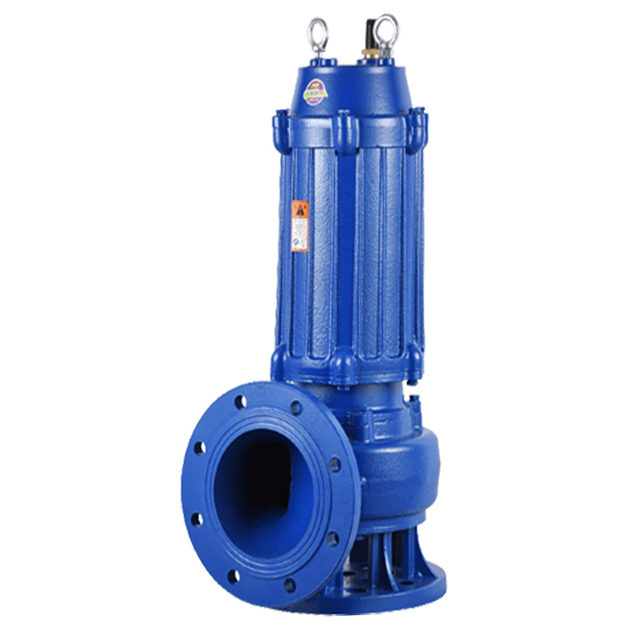

المكره الواسع المفرد الذي يتيح معالجة المواد الصلبة الممتازة (عادة Ø30-100 مم).
مطابقة محسّنة من المكره للاستهلاك الواسع والاستهلاك المنخفض للطاقة.
الموازنة الديناميكية تضمن انخفاض الاهتزاز/الضوضاء وعمر الختم الميكانيكي الأطول.
العزل فئة F ، المصممة لواجب S1 المستمر تحت الماء.
الزائد الاختياري ، التسرب ، الزائد ، محمل أجهزة استشعار درجة الحرارة والمراقبة عن بُعد.
نظام السكك الحديدية التلقائي لصيانة الرفع السريع والحد الأدنى من التوقف.
يدفع المحرك من المكره القناة الواحدة لإنشاء ممر تدفق ثلاثي الأبعاد مستقر. الكبير المنحني بسلاسة
تسمح القناة بالمواد الصلبة والألياف بالمرور مع السائل ، مما يقلل من الالتصاق والتشابك بين المكره والكفود ، مما يقلل من مخاطر الانسداد وتحسين الكفاءة الإجمالية.
محطات الرفع ، شبكات الصرف الصحي مجتمعة ، WWTP مدخل/منفذ.
الطوابق السفلية ، مواقف السيارات ، مراكز التسوق ، المستشفيات ، الجامعات.
الغذاء ، الورق ، النسيج ، الزراعة ، المسالخ ، المواد الكيميائية.
الطوارئ في مياه العواصف ، الضخ المؤقت لتجاوز.
مع خيار المحرض لإعادة التعليق للرواسب الخفيفة/الحمأة.
> ملاحظة: النطاقات النموذجية ؛ التخصيص المتاح. الرجوع إلى ورقة البيانات/الاختيار للقيم النهائية.
المعلمة | النطاق النموذجي |
حجم التفريغ | DN65 - DN300 |
معدل التدفق | 10-1500 متر مكعب/ساعة |
رأس | 5-60 م |
قوة المحرك | 0.75-110 كيلوواط |
الجهد المقنن | 380–690 V (50/60 هرتز) أو مخصصة |
سرعة | 980/1،450/2،900 دورة في الدقيقة |
درجة الحرارة السائل | 0-40 درجة مئوية (كحد أقصى 70 درجة مئوية) |
نطاق الرقم الهيدروجيني | 5-9 |
الممر الصلب | Ø30 - 100 مم |
| الغمر | ≤10 م |
حماية | IP68 |
العزل | الفئة و |
| الختم الميكانيكي | ختم الماكينة المزدوجة ، SIC/SIC أو TC/TC ، مراقبة غرفة الزيت الاختيارية |
مواد | HT250/Steel Snail Shell ، 2CR13/SS420 عمود ، مكره مصنوع من الحديد الزهر أو الفولاذ المقاوم للصدأ ، سبيكة مقاومة للارتداء اختياري |
| المحامل | المحامل الشاقة المستوردة (تصميم عمر طويل) |
| كابل | كابل مقاوم للماء ومقاوم للزيوت ، 10 أمتار قياسية (قابلة للتمديد) |
الحماية | التسرب ، الحمل الزائد ، ارتفاع درجة الحرارة ، تسلسل الطور/فقدان الطور ، مستشعر PT100/NTC ، إلخ (اختياري) |
نموذج | عيار (DN) | قوة (KW) | معدل التدفق (M³/H) | رأس (م) | التيار الزائد (Ø مم) |
WQ-S65-15-10 | 65 | 1.5 | 15 | 10 | 30 |
WQ-S80-30-12 | 80 | 3.0 | 30 | 12 | 40 |
WQ-S100-60-15 | 100 | 5.5 | 60 | 15 | 60 |
WQ-S150-120-20 | 150 | 11 | 120 | 20 | 75 |
WQ-S200-260-25 | 200 | 22 | 260 | 25 | 90 |
WQ-S250-420-32 | 250 | 37 | 420 | 32 | 100 |
تحقق من حجم الجسيمات القصوى/طول الألياف ومباراة مرور وسرعة.
تهدف إلى العمل بالقرب من BEP (± 10-15 ٪) من أجل الكفاءة وطول العمر.
ضمان الغمر الكافي وظروف المدخل.
DOL/Soft-Starter/VFD لكل شبكة ومتطلبات التحكم.
تصريف خرطوم محمول أو نظام السكك الحديدية الثابتة التلقائية.
ترقية المواد/الأختام لواجبات الكاشطة أو التآكل أو ارتفاع درجة الحرارة.
دليل نظام السكك الحديدية: خفض/رفع سريع مع ختم اقتران التفريغ الموثوق.
الحماية الكهربائية: تجهيز بالتسرب ، الحمل الزائد ، الحماية الزائدة ، خسارة الطور.
الفحوصات الروتينية: تحقق من غرفة الزيت ، دخول الماء ، العزل ، الاهتزاز والحمل المؤقتة.
ارتداء الأجزاء: الختم الميكانيكي ، المحامل ، الحلقات O ، حلقات ارتداء.
قاطع اختياري للنفايات الليفية الثقيلة. **
المحرض لقيام إعادة توسيع الرواسب الخفيفة. **
متغير الانفجار المقاوم لكل الرموز المحلية. **
لوحات VFD للضغط/التدفق المستمر والمراقبة عن بُعد.
تعويم/التحكم في مستوى الموجات فوق الصوتية/الضغط. **
س 1: ما هو ممر أقصى المواد الصلبة؟
A1: عادة Ø30-100 مم حسب حجم التفريغ ؛ يمكن تخصيص مقاطع أكبر.
Q2: هل يمكنه التعامل مع مياه الصرف الصحي الليفية؟
A2: نعم. للألياف الثقيلة ، أضف مجموعة قطع ** أو اختر متغيرات مرور Vortex/منخفضة السرعة.
س 3: هل يتم دعم التحكم في VFD؟
A3: نعم. ضمان ملاءمة عزل/تبريد المحرك والعمل بالقرب من المنطقة الفعالة.
س 4: كيف يتم ضمان الختم؟
A4: الأختام الميكانيكية المزدوجة ** في غرفة النفط مع مستشعر تسرب ؛ اتبع فترات الصيانة الوقائية.
س 5: ماذا عن وسائل الإعلام المتآكلة أو الرملية بشكل معتدل؟
A5: اختر مواد غير قابلة للصدأ/مقاومة للارتداء ، والأختام ذات الوجه الصلب ، وفكر في سرعة أقل.
س 6: كيفية حجم الطاقة والرأس؟ **
A6: حدد بالقرب من BEP للمضخة على منحنيات QH والتحقق من هامش المحرك وخسائر النظام.
