مضخة قياس التروس المغناطيسية الفولاذ المقاوم للصدأ مع سائق ومحرك

تستخدم مضخة القياس المغناطيسي المصغرة ، وهي نوع من مضخة قياس التروس ، مبدأ الاقتران المغناطيسي لنقل الطاقة بدلاً من اتصالات المقرنة التقليدية. يمنع هذا التصميم التلامس المباشر بين آلية السائل وآلية محرك الأقراص ، مما يحقق أداء ختم متفوق.

يتم التحكم في معدل تدفق مضخة قياس القيادة المغناطيسية المصغرة بواسطة السرعة الدورانية للمحرك. يمكن تجهيزها بمحركات مختلفة مثل محركات DC بدون فرش ، ومحركات التردد المتغيرة ، ومحركات السائر ، ومحركات المؤازرة. يتم اختيار المحركات المختلفة بناءً على الوسيلة التي يتم ضخها وظروف التشغيل المحددة.

تلبي سلسلة لشركتنا مضخات محرك الأقراص المغناطيسية غالبية متطلبات السوق. يتم استخدامها في المقام الأول لنقل سوائل اللزوجة المنخفضة إلى المتوسطة في الصناعات مثل المعالجة الكيميائية ، والمستحضرات الصيدلانية ، والأطعمة والمشروبات ، والطباعة والصباغة ، والمختبرات. هذه المضخات مناسبة بشكل خاص للتطبيقات التي تنطوي على وسائل الإعلام والسيناريوهات المتآكلة التي تتطلب درجة عالية من موثوقية الختم.

مضخة ترس المحرك المغناطيسي هي مضخة ترس إيجابية إيجابية تستخدم محركًا مغناطيسيًا لتحقيق ناقل حركة عزم الدوران غير الاتصال ، واستبدل الأختام الديناميكية بأختام ثابتة وتسبب في عملية خالية من التسرب تمامًا. وهي مناسبة بشكل مثالي للصناعات مثل البترول والكيمياء والصيدلانية والصهر والكهربائي والحماية البيئية والغذاء والدفاع الوطني. هذه المضخة هي خيار ممتاز للتعامل مع السوائل القابلة للاشتعال ، المتفجرة ، المتقلبة ، السامة ، النادرة ، ذات القيمة ، ومختلف السوائل المسببة للتآكل.

إنه مناسب لنقل السوائل ببعض التزييت وخالية من الجزيئات أو الألياف الصلبة في مختلف العمليات الصناعية. بالنسبة للتطبيقات التي تنطوي على وسائط تآكل أو تتطلب معايير صحية عالية ، يتوفر بناء الفولاذ المقاوم للصدأ.

تتضمن سلسلة CX من مضخات ترس المحرك المغناطيسي ثلاثة أنواع: MKCB (الأسنان المتوهجة) ، MYCB (أسنان القوس الدائرية) ، و MNCB (الأسنان الدائرية). تكويناتها الهيكلية المختلفة تجعلها مناسبة للتعامل مع الوسائط من مختلف الخصائص واللزوجة.

مضخة التروس عبارة عن مضخة إزاحة إيجابية دوارة تنقل السوائل أو تزيد من ضغطها عن طريق تغيير وحركة حجم العمل المتكونة بين غلاف المضخة والتروس المتوسطة. وهو يتألف من تروسين ، ومسكن المضخة ، والأغطية الأمامية والخلفية ، والتي تشكل معا غرفتين مغلقتين. عندما تدور التروس ، يزداد مستوى الصوت الموجود على جانب التفكيك ، مما يخلق فراغًا يسحب سائلًا. على العكس من ذلك ، ينخفض ​​حجم الجانب الجذاب ، مما يجبر السائل على خط أنابيب التفريغ. يفصل خط التروس من التروس عن غرف الشفط والتفريغ. يعتمد ضغط تصريف مضخة التروس كليا على المقاومة في منفذ المضخة.

مضخات تروس الدافع المغناطيسي المصغرة من Jiushi مناسبة للتعامل: الماء منزوع الأيونات ، الميثانول ، محلول اليوريا ، الكيروسين ، المضافات ، الوكلاء ، زيت التشحيم ، حلول القلويات ، حلول الأمونيا ، والكوبالت ، والكوبالت ، والكوبالت ، والكوبالت ، أنظمة ضخ السوائل.

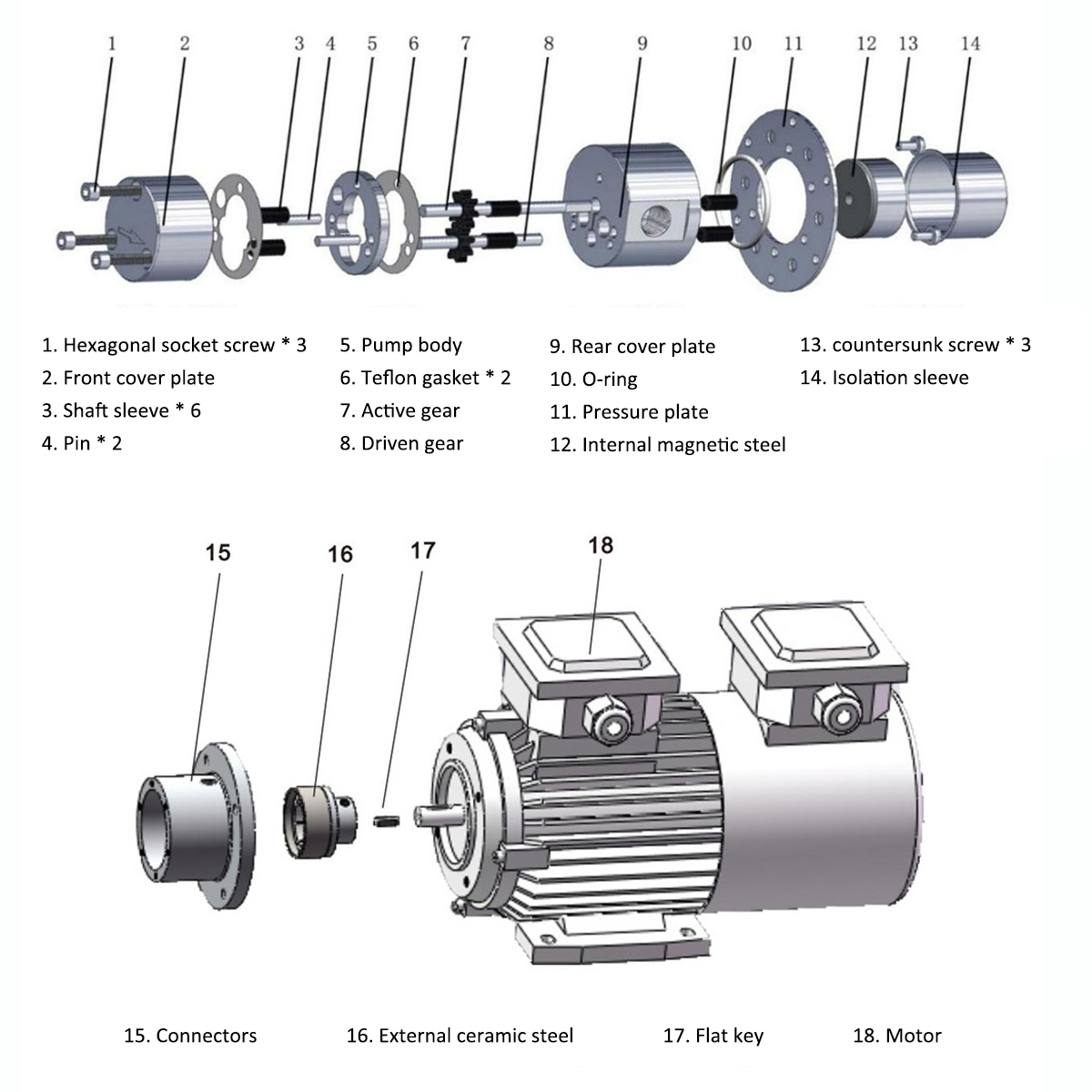

المخطط الهيكلي للمضخة المغناطيسية

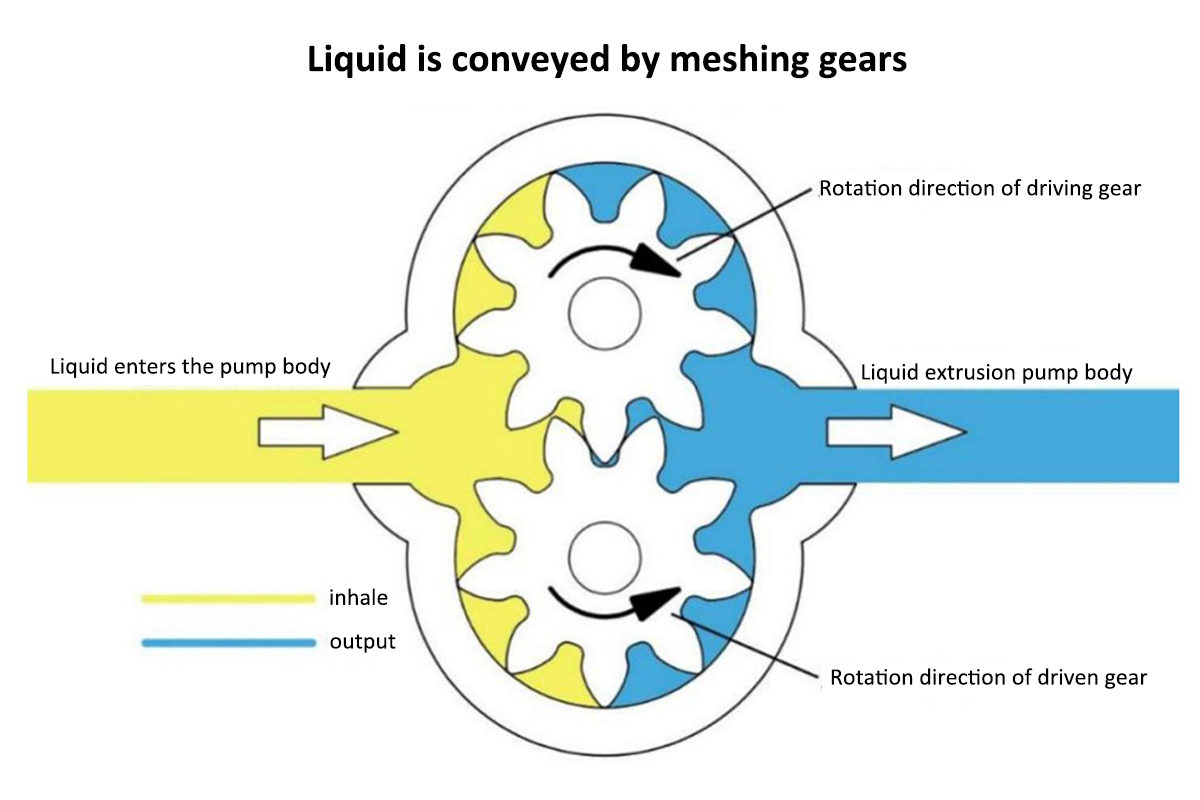

مبدأ عمل  مضخة التروس

تعمل مضخة القياس المغناطيسية المصغرة على أساس مبدأ الاقتران المغناطيسي. يدور المحرك مجموعة مغناطيس محرك خارجية ، والذي يولد مجال مغناطيسي دوار. يخترق هذا الحقل قشرة الاحتواء (أو الحاجز) ويدفع مجموعة مغناطيس داخلية متصلة بتروس المضخة. تقوم هذه العملية بتحويل حركة الدوران للمحرك إلى إزاحة حجمية دقيقة ومتكررة للسوائل. من الأهمية بمكان ، أن الحاجز المادي (الغرفة المختومة بإحكام) يفصل تمامًا السائل المضخش عن مكونات محرك الأقراص والبيئة الخارجية ، مما يلغي الحاجة إلى ختم رمح ديناميكي تقليدي.

طلب

تعتبر مضخات ترس المحرك المغناطيسي مثالية بشكل خاص للتطبيقات التي تتطلب معدلات تدفق صغيرة ، وتدفق خالٍ من النبض ، والخطية العالية ، والفوارق العالية للضغط ، وتشغيل خالية من التسرب ، والقياس الدقيق ، ونقل السوائل المستقر. تشمل حالات الاستخدام النموذجية:

• أنظمة التحكم في الأتمتة وعملية

• أنظمة الجرعات الصغيرة

• أنظمة إعادة الدوران والتعزيز

• أنظمة التغذية التلقائية (الجرعات)

• أنظمة استرداد حرارة النفايات

• معدات أخذ العينات (بما في ذلك شفط الفراغ)

• معدات معالجة الرقائق

• معدات المختبر

• أنظمة التبريد (مضخات الدوران المبرد)

• آلات المسبح

• آلات التغليف

• أنظمة التنظيف

• أنظمة الاستغناء المضافة

• أنظمة القياس الكيميائي

• طيار وشبه طيار

** ميزات المنتج **

توفر مضخة تروس القيادة المغناطيسية المزايا الرئيسية التالية:

** 1. نقل خالي من النبض وخطي ودقيق **

كمضخة إزاحة إيجابية ، تستخدم التروس لتوفير توصيل سوائل ثابت ومستقر. عند إقرانها بمحرك مضاعف أو سائر ، فإنه يحقق دقة عالية للغاية في نقل التدفق.

** 2. ارتفاع فراغ مدخل وضغط التفاضل **

مع سعة فراغ مدخل تبلغ -0.095 ميجا باسكال ، فإنه قادر على نقل الضغط المتوسط ​​إلى العالي للسوائل المنخفضة اللزوجة.

** 3. تصميم خالي من التسرب **

يضمن اقتران المحرك المغناطيسي وأختام حلقة O الثابتة العزلة الكاملة للوسيلة المضخمة من البيئة الخارجية.

** 4. الحرف اليدوية الممتازة والتصميم المعياري **

مهاوي التروس مصنوعة من مواد نظرة خاطفة معدلة خصيصا ، تخضع للمعالجة الحرارية ، ويتم دمجها مع السيراميك الزركونيا عالي القوة.

يتم تصنيع محامل الانزلاق باستخدام مركب نظرة خاطفة معدلة خصيصًا مع صيغة نانو سيراميك وعمليات صب متخصصة.

تظهر نتائج الاختبار أنه حتى بعد ساعتين من الجفاف في ظل الظروف القاسية ، تحافظ المضخة على أداء تدفق خطي للغاية.

اعتماد مفهوم الإنتاج الهزيل ، ومعدات المعالجة المتقدمة ، وصنعة رائعة ، وهي مضخة تروس خارجية مصممة وتصنيع خصيصًا للتطبيقات الراقية.

** 5. دعم الاختيار المنهجي **

مع نشر عشرات الآلاف من مضخات الأترات المغناطيسية في هذا المجال ، قمنا بتجميع بيانات تجريبية واسعة النطاق. تساعد عملية الاختيار والتقييم المنهجية لدينا على تخصيص الحلول وتقليل المخاطر التشغيلية.
