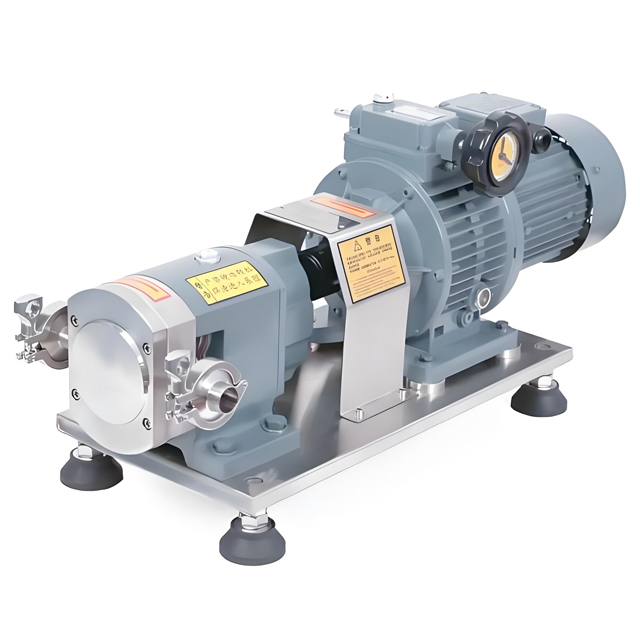

مضخة دوارة ثنائية الفص للغاز الحيوي ومياه الصرف الصحي

المضخة الدوارة مزدوجة الفصوص (خاصة للغاز الحيوي ومياه الصرف الصحي) هي مضخة إزاحة إيجابية مصممة للتعامل مع الوسائط المعقدة. إنه يتميز بهيكل دوار لولبي ذو فصين عريضين ويستخدم تكنولوجيا الختم الخطي لتحقيق النقل الفعال للوسائط ذات اللزوجة العالية والمحتوى الصلب العالي. تدمج المضخة دوارات مغطاة بالمطاط مقاومة للتآكل مع هيكل مضخة من الفولاذ المقاوم للصدأ 316، مما يجعلها مناسبة بشكل خاص لنقل ركائز التخمير في مشاريع الغاز الحيوي ونقل الحمأة في أنظمة معالجة مياه الصرف الصحي. يمكنها تحمل الوسائط ذات معدل محتوى ثابت يصل إلى 55% ولزوجة تصل إلى 1,000,000 CP.

المزايا التكنولوجية الأساسية

1. تم تحسين تصميم الدوار خصيصًا لظروف الغاز الحيوي/الصرف الصحي

من خلال استخدام الدوار الحلزوني ذي الحافة العريضة ذو الشفرة المزدوجة واستبدال ختم السطح التقليدي بتقنية الختم الخطي، يتم تقليل تآكل التلامس بين الدوار وحجرة المضخة بأكثر من 60%. تظهر دراسة حالة لمشروع الغاز الحيوي في المملكة المتحدة أنه عند استخدام هذا النوع من المضخات الدوارة لنقل السوائل الهضمية التي تحتوي على شوائب بلاستيكية (بمحتوى صلب 4-6%)، يمكن تشغيلها بشكل مستمر لمدة 12 شهرًا دون فشل، مما يقلل تكاليف الصيانة بنسبة 42% مقارنة بمضخات الكامة التقليدية

2. قدرة فائقة على مقاومة الحجب

هيكل قناة كبيرة: قطر المدخل والمخرج 25-108 مم، قادر على تمرير جزيئات صلبة يصل قطرها إلى 80 مم والشوائب من ألياف بطول 30 مم

وظيفة التنظيف الذاتي: تصميم محسّن بزاوية حلزونية دوارة تبلغ 15 درجة لمنع تراكم المواد أثناء نقل سيلاج الذرة (المحتوى الصلب 30-35%)

إمكانية النقل ثنائي الاتجاه: بمجرد تغيير اتجاه المحرك، يمكن أن يتدفق الوسط في الاتجاه المعاكس، مما يجعل من السهل مسح خطوط الأنابيب واستكشاف الأخطاء وإصلاحها

3. نظام فعال وموفر للطاقة

نقل نبض منخفض: معدل نبض التدفق ≥ 5%، مما يقلل اهتزاز خط الأنابيب بنسبة 30% مقارنة بمضخة دوارة ثلاثية الشفرات، وضوضاء التشغيل ≥ 75 ديسيبل (المرجح بـ A)

أداء تعديل واسع النطاق: مجهز بمحرك متغير التردد، يمكنه تحقيق تنظيم السرعة بدون خطوات من 40 إلى 500 دورة في الدقيقة، مع نطاق تدفق يغطي 0.1 إلى 150 متر مكعب/ساعة

قدرة التحضير الذاتي العميق: أقصى ارتفاع للتحضير الذاتي هو 9.5 متر، والذي يمكنه استخراج المواد مباشرة من خزانات الصرف الصحي تحت الأرض دون الحاجة إلى ضخ إضافي

جدول المواصفات الفنية

الخصائص الهيكلية

1. تصميم وحدات

غطاء المضخة سريع الفتح: هيكل ثابت بأربعة مسامير، يمكن إكمال فحص الدوار في غضون 15 دقيقة، مما يوفر 70% من وقت الصيانة مقارنة بالتصميم التقليدي

لوحة بطانة قابلة للإزالة: غرفة المضخة مجهزة بألواح بطانة سيراميكية مقاومة للتآكل، والتي يمكن استبدالها بشكل منفصل بعد التآكل، مما يقلل من تكاليف قطع الغيار بنسبة 50%

خيارات منع التسرب المتعددة: مانع تسرب ميكانيكي قياسي ذو طرف واحد، مانع تسرب مزدوج اختياري في حاوية (متوافق مع معيار API 682)

2. نظام الحماية الذكي

مراقبة التسرب: تم ​​تجهيز غرفة التشحيم المستقلة بأجهزة استشعار للضغط لمراقبة حالة الختم الميكانيكي في الوقت الفعلي

الحماية من التحميل الزائد: المحرك مزود بثرمستور PTC، والذي يمكنه تحقيق حماية مزدوجة للدوار المغلق والحمل الزائد

المراقبة عن بعد: يدعم وصول بروتوكول MODBUS إلى نظام PLC، مما يتيح تحميل معلمات التشغيل في الوقت الفعلي
