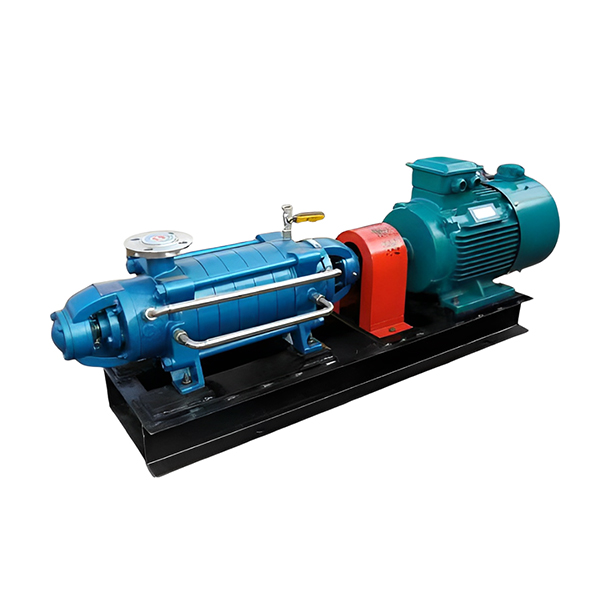

مضخة الطرد المركزي متعددة المراحل من النوع DG هي مضخة طرد مركزي مجزأة متعددة المراحل فعالة وموفرة للطاقة، تستخدم بشكل رئيسي لنقل المياه النظيفة أو السوائل ذات الخصائص الفيزيائية والكيميائية المشابهة للماء. يتم استخدامه على نطاق واسع في مياه تغذية الغلايات، وإمدادات المياه في المصانع، وإمدادات المياه في المناطق الحضرية، وتصريف المناجم، وأنظمة المياه ذات الضغط العالي. تتميز هذه السلسلة من المضخات بخصائص الضغط العالي، والكفاءة العالية، والتشغيل المستقر، والهيكل المدمج، والتي يمكن أن تلبي احتياجات النقل ذات الرأس العالي المختلفة.
1. الميزة الهيكلية
تعتمد مضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG هيكلًا مجزأًا، يتكون بشكل أساسي من جسم المضخة، المكره، دوارات التوجيه، العمود، غلاف العمود، جهاز الموازنة، ختم التعبئة أو الختم الميكانيكي والمكونات الأخرى.
1.1 جسم المضخة
يتكون جسم المضخة من قسم الشفط، والقسم الأوسط، وقسم التفريغ، والتي يتم توصيلها بواسطة مسامير ربط. تم تجهيز قسم الشفط وقسم التفريغ على التوالي بحواف المدخل والمخرج، ويمكن تعديل شفة المخرج في الاتجاه وفقًا لاحتياجات المستخدم.
1.2 المكره
المكره مصنوع من مادة سبيكة عالية الجودة ويخضع لتصحيح التوازن الديناميكي لضمان التشغيل المستقر للمضخة. تم تحسين شفرات كل مرحلة من مراحل المكره لتحسين الأداء الهيدروليكي وكفاءة المضخة.
1.3 دوارات التوجيه
تلعب دوارات التوجيه دورًا في توجيه تدفق السائل وتقليل الخسائر الهيدروليكية، مما يتيح لمضخات الطرد المركزي متعددة المراحل نقل الطاقة بكفاءة خطوة بخطوة وتحسين الأداء العام للمضخة.
1.4 العمود والمحامل
عمود المضخة مصنوع من سبائك الصلب عالية القوة ومجهز بمحامل دوارة أو محامل منزلقة لضمان التشحيم الجيد والاستقرار التشغيلي للمحامل.
1.5 جهاز التوازن
نظرًا للقوة المحورية الكبيرة المتولدة أثناء تشغيل المضخات متعددة المراحل، فإن المضخات من النوع DG عادةً ما تكون مجهزة بأقراص توازن أو براميل توازن لمواجهة الدفع المحوري، وضمان عمر حمل أطول، وتحسين الموثوقية التشغيلية.
1.6 جهاز الختم
يمكن لمضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG استخدام ختم التعبئة أو الختم الميكانيكي. يعتمد ختم التعبئة على الجرافيت المرن أو التعبئة PTFE، وهو مناسب لظروف العمل العامة؛ تعتبر الأختام الميكانيكية مناسبة للتطبيقات التي تتطلب أداء ختم أعلى، مثل درجة الحرارة العالية، الضغط العالي، أو الوسائط المسببة للتآكل.
2. معلمة الأداء
نطاق التدفق: 3.75 إلى 500 متر مكعب/ساعة
نطاق الرأس: 50-1050 م
سرعة الدوران: 1450 دورة/دقيقة، 2950 دورة/دقيقة
درجة الحرارة المتوسطة: ≥ 160 درجة مئوية (نوع درجة الحرارة العالية يمكن أن يصل إلى 210 درجة مئوية)
ضغط العمل: ≥ 10MPa
الكفاءة: 70% إلى 85%
3. مبدأ العمل
يعتمد مبدأ العمل لمضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG على عمل قوة الطرد المركزي. وفيما يلي مبدأ العمل التفصيلي:
محرك المحرك: تدور دافعة المضخة التي يديرها المحرك بسرعة عالية.
يدخل السائل إلى المكره: يدخل السائل إلى المكره في المرحلة الأولى من خلال منفذ الشفط للمضخة. يسمح دوران المكره للسائل باكتساب الطاقة الحركية وتوليد قوة الطرد المركزي.
تسريع وضغط السائل: تحت تأثير المكره، يتم رمي السائل حول المكره على طول قناة التدفق بين الشفرات، مما يزيد من السرعة والضغط.
يمر السائل عبر عجلة التوجيه: يدخل السائل الذي يتم طرحه من المكره إلى عجلة التوجيه، ودور عجلة التوجيه هو تحويل بعض الطاقة الحركية للسائل إلى طاقة ضغط ثابتة، وبالتالي زيادة ضغط السائل. .
الضغط متعدد المراحل: بعد المرور عبر دافع المرحلة الأولى وعجلة التوجيه، يدخل السائل إلى دافع المرحلة التالية ويكرر العملية المذكورة أعلاه. كل مرحلة من المكره وعجلة التوجيه تزيد من ضغط السائل.
التفريغ النهائي: بعد الضغط بواسطة الدفاعات متعددة المراحل وعجلات التوجيه، يتم تفريغ السائل أخيرًا من خلال منفذ تفريغ المضخة لتحقيق الضغط ومعدل التدفق المطلوب.
توازن القوة المحورية: تتم موازنة القوة المحورية للمضخة بواسطة لوحة توازن لضمان التشغيل المستقر للمضخة.
ختم العمود: يستخدم ختم عمود المضخة بشكل عام ختم التعبئة، ويمكن أيضًا استخدام الختم الميكانيكي وفقًا لاحتياجات المستخدم.
يمكن لمضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG نقل السوائل بشكل فعال وتوفير مخرجات رأس عالية وتدفق عالي. يستخدم هذا النوع من المضخات على نطاق واسع في المجالات الصناعية والبلدية، وهو مناسب لنقل المياه النظيفة أو السوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المشابهة للماء.
4. مكونات المنتج F
تشتمل خصائص مضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG بشكل أساسي على الجوانب التالية:
الكفاءة: تتميز المضخات من النوع DG بخاصية الكفاءة العالية، والتي يمكن أن توفر تدفقًا وضغطًا مستقرًا عند استهلاك منخفض للطاقة.
نطاق أداء واسع: تتميز هذه المضخة بنطاق أداء واسع، ومناسبة لظروف العمل المختلفة، ويمكن أن تلبي متطلبات التدفق والرأس المختلفة.
آمنة ومستقرة: تعمل المضخات من النوع DG بأمان وثبات، ويمكن أن تعمل بشكل مستمر لفترة طويلة دون أي أعطال.
انخفاض مستوى الضجيج: تتميز هذه المضخة بانخفاض مستوى الضجيج أثناء التشغيل وهي مناسبة للاستخدام في المواقف التي تتطلب بيئة هادئة.
عمر طويل: إن التصميم واختيار المواد للمضخات من النوع DG يمنحها عمر خدمة أطول، مما يقلل من تكرار الصيانة والاستبدال.
سهولة التركيب والصيانة: التصميم الهيكلي لهذه المضخة يجعل عملية التركيب والصيانة بسيطة نسبيًا، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل.
الوسط المطبق: المضخات من النوع DG مناسبة لنقل الماء النظيف أو السوائل الأخرى ذات الخصائص الفيزيائية والكيميائية المشابهة للماء، بما في ذلك السوائل التي تحتوي على كميات صغيرة من الجزيئات الصلبة.
نطاق درجة الحرارة: يمكن لهذه المضخة التعامل مع نطاق واسع من درجات حرارة السوائل، وهي مناسبة عادةً لدرجات حرارة السوائل التي تتراوح بين -20 درجة مئوية و105 درجة مئوية.
تصميم ختم العمود: يمكن لختم العمود للمضخة من النوع DG استخدام ختم التغليف الناعم أو الختم الميكانيكي لضمان الختم الآمن والموثوق.
5. نطاق التطبيق:
نطاق تطبيق مضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG واسع جدًا، بما في ذلك الجوانب التالية بشكل أساسي:
مياه تغذية الغلايات الصناعية: المضخات من النوع DG مناسبة لنظام تغذية الغلايات الصناعية، مما يوفر تدفقًا مستقرًا للمياه عالية الضغط لضمان التشغيل الطبيعي للغلاية.
معالجة المياه: تُستخدم المضخات من النوع DG بشكل شائع في تطبيقات معالجة المياه المختلفة لنقل المياه النظيفة أو السوائل ذات الخصائص الفيزيائية والكيميائية المشابهة للمياه، بما في ذلك أنظمة التناضح العكسي ومعالجة مياه الصرف الصحي.
إمدادات المياه والصرف الصحي البلدية: المضخات من النوع DG مناسبة لأنظمة إمدادات المياه والصرف الصحي في الهندسة البلدية، والتي يمكنها نقل تدفق المياه بكفاءة وتلبية احتياجات إمدادات المياه والصرف الصحي في المناطق الحضرية.
نظام تكييف الهواء: في نظام تكييف الهواء، يتم استخدام المضخات من النوع DG لنقل المياه المتداولة، مما يضمن التشغيل الطبيعي لنظام تكييف الهواء.
الري الزراعي: المضخات من النوع DG مناسبة أيضًا لأنظمة الري الزراعي، مما يوفر تدفقًا مستقرًا للمياه لتلبية احتياجات ري الأراضي الزراعية.
صناعة البترول والكيماويات: في صناعة البترول والكيماويات، تستخدم المضخات من النوع DG لنقل السوائل المختلفة، بما في ذلك الزيوت والمواد الكيميائية والسوائل الصناعية الأخرى.
نظام الحماية من الحرائق: تُستخدم المضخات من النوع DG أيضًا في أنظمة الحماية من الحرائق، والتي يمكن أن توفر تدفق مياه عالي الضغط لإطفاء الحرائق وإمدادات المياه لمعدات مكافحة الحرائق.
التعدين: في التعدين، يتم استخدام المضخات من النوع DG لتطبيقات مثل تصريف المناجم ونقل الملاط.
صناعة الطاقة والطاقة: تُستخدم المضخات من النوع DG في العديد من تطبيقات نقل المياه عالية الضغط في صناعة الطاقة والطاقة، بما في ذلك أنظمة مياه التبريد ومياه تغذية الغلايات.
الهندسة المعمارية والبناء: في مجال الهندسة المعمارية والبناء، يتم استخدام المضخات من نوع DG لبناء أنظمة إمدادات المياه، وأنظمة الصرف الصحي، وأنظمة الحماية من الحرائق.
تُظهر نطاقات التطبيقات هذه قابلية التطبيق الواسعة وأهمية مضخات الطرد المركزي الأفقية متعددة المراحل من النوع DG في مختلف المجالات الصناعية والبلدية.
6. متطلبات التثبيت:
متطلبات التثبيت لمضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG هي كما يلي:
تسوية المستوى الأساسي:
يجب تسوية مستوى الأساس لتثبيت المضخة أفقيًا. بعد أن يتصلب الأسمنت الأساسي، يجب فحص فتحات مسامير القاعدة والمثبت للتأكد من عدم ارتخائها.
التركيز بين المحرك والمضخة:
بعد تجميع المحرك، المضخة، والقاعدة، يجب فحص تركيز عمود المضخة وعمود المحرك بدقة للتأكد من أن خطي المحور المركزيين على نفس الخط الأفقي.
اقتران نهاية رمح التخليص:
عند تركيب المحرك ومضخة المياه معًا، يجب سحب الطرف المحوري لاقتران المضخة للخارج ويجب ترك فجوة بمقدار 2-3 مم على الوجه النهائي لضمان التشغيل الطبيعي للمضخة والمحرك.
فحص قناة المضخة:
قبل تركيب المضخة، تحقق بعناية مما إذا كانت هناك أي أجسام صلبة (مثل الحجارة ورمل الحديد وما إلى ذلك) في قناة تدفق المضخة لمنعها من التأثير على التشغيل العادي للمضخة.
أدوات التثبيت ومعدات الرفع:
قم بإعداد أدوات التثبيت ومعدات الرفع لضمان عملية التثبيت بسلاسة.
اتصال خط الأنابيب:
يجب أن يكون لأنابيب الشفط والتفريغ الخاصة بالمضخة دعامات خاصة بها، ولا يسمح لجسم المضخة نفسه بتحمل حمولة الأنابيب.
عملية تجريبية:
يحظر على المضخة التشغيل التجريبي عالي السرعة بدون تحميل قبل التشغيل، ويجب اختبارها بالسائل وفقًا لمتطلبات دليل التشغيل.
السلامة الكهربائية:
يُسمح فقط للموظفين المصرح لهم بتركيب المضخات وصيانتها وفحصها وإصلاح المكونات الكهربائية والامتثال للوائح السلامة المحلية.
تضمن متطلبات التثبيت هذه أن مضخة الطرد المركزي الأفقية متعددة المراحل من النوع DG يمكن أن تعمل بأمان وثبات، وتطيل عمر الخدمة.
