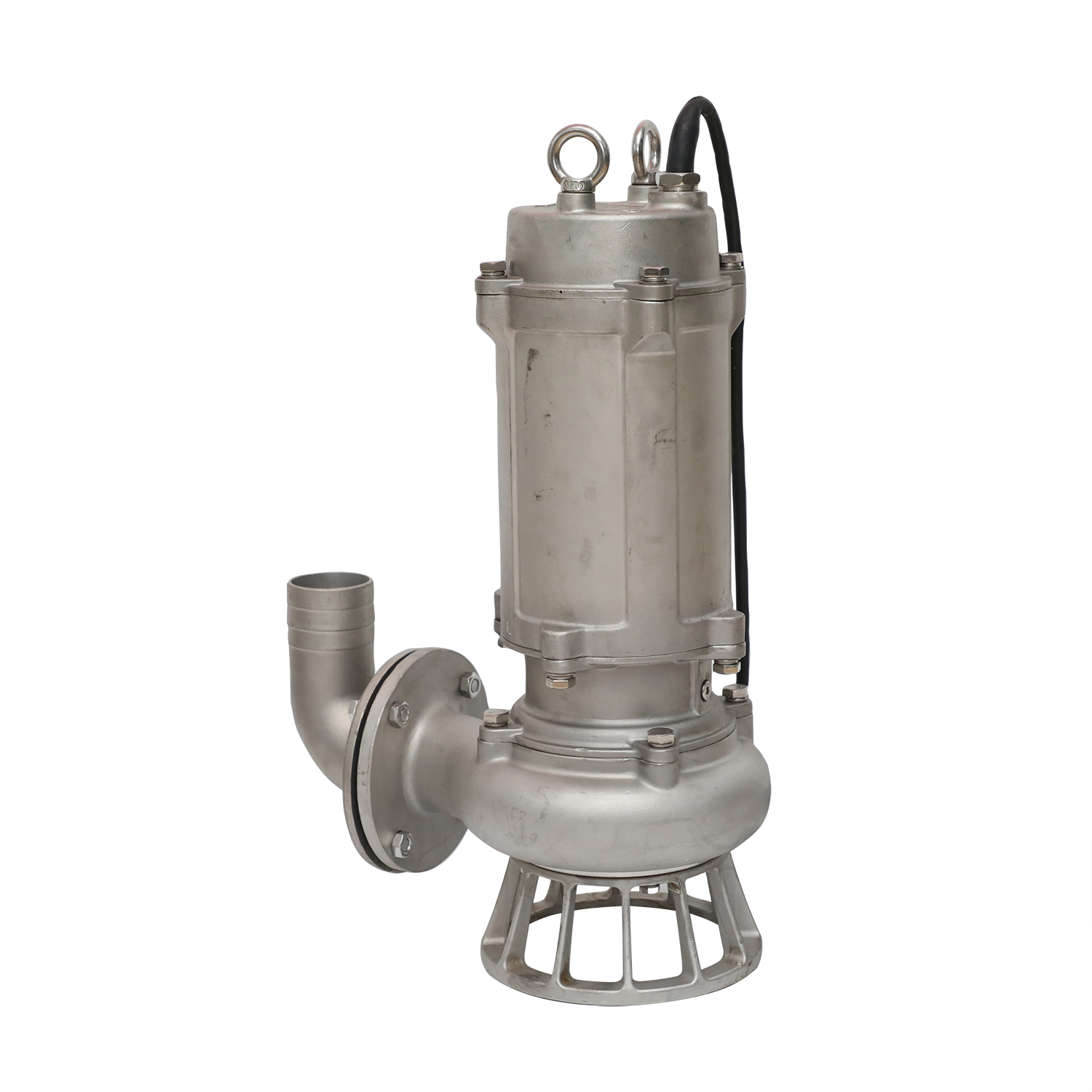

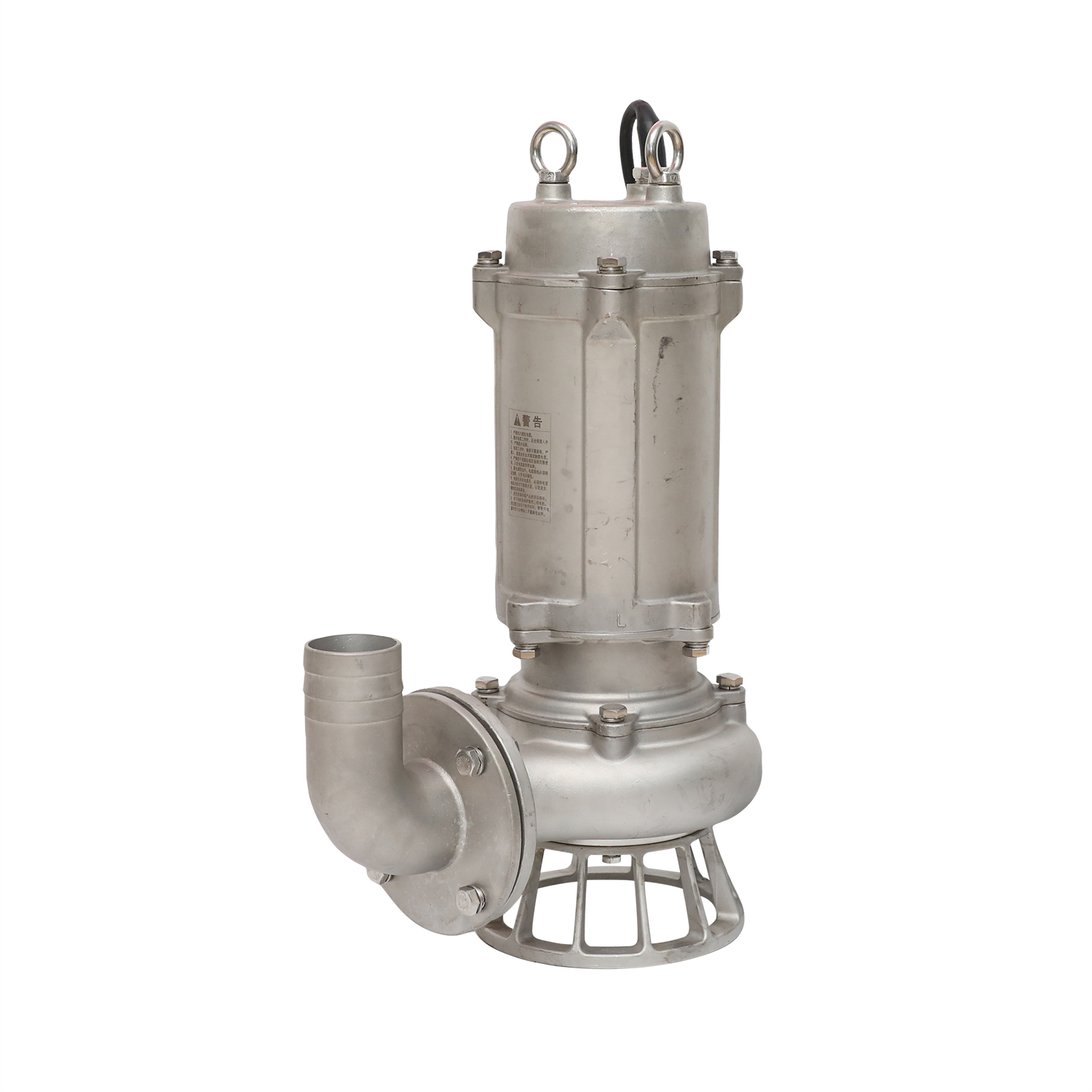

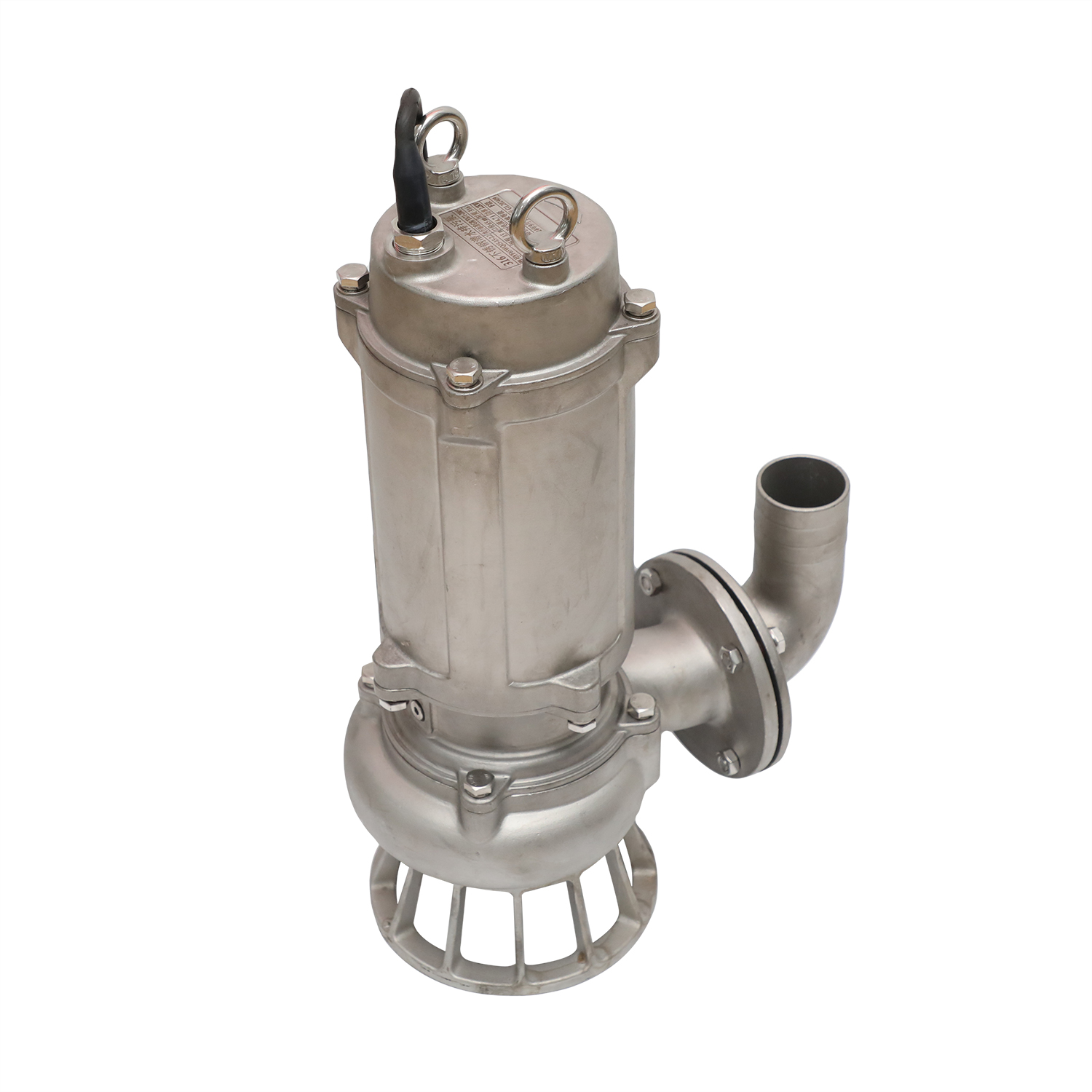

تعد مضخة مياه الصرف الصحي في سلسلة QW عبارة عن محلول ضخ عالي الأداء مصمم للتعامل الفعال لمياه الصرف الصحي ومياه الصرف الصحي والحمأة. هندسة للموثوقية على المدى الطويل ، يمكن أن تعمل هذه المضخة بشكل كامل في المياه ، مما يجعلها مثالية لتطبيقات معالجة مياه الصرف الصحي البلدية والصناعية والمحلية. بفضل تصميمها المدمج ، وبناءها القوي ، ومكره المقاوم للسكد ، توفر مضخة QW الكفاءة والمتانة المتميزة حتى في البيئات القاسية.
فِهرِس | نِطَاق |
تدفق | 10-3000 متر مكعب/ساعة |
رأس | 2 ~ 66 م |
قوة | 0.75-250 كيلوواط |
من خلال القطر الصلب | 25 ~ 110 مم |
الجهد االكهربى | 380V / 415V / 440V (قابل للتخصيص لمناطق مختلفة) |
تكرار | 50 هرتز / 60 هرتز |
درجة حرارة متوسطة | ≤ 60 درجة مئوية (قابلة للتخصيص لدرجات حرارة أعلى) |
خيارات المواد | الحديد الزهر ، الفولاذ المقاوم للصدأ ، سبيكة مقاومة للارتداء |
1. مسار تدفق التدوين
تنشئ الشفرات الحلزونية المفتوحة دوامة الطرد المركزي لفصل المواد الصلبة ، وتحقيق إنتاجية تصل إلى 80 ٪ من قطر المدخل (على سبيل المثال ، يمكن أن يتعامل طراز 100QW مع مواد صلبة 80 مم).
2. حماية الختم الثلاثية
طبقة الختم | مادة | هدف الحماية |
الختم الميكانيكي الرئيسي | سيليكون كربيد/طغستن التيتانيوم (Sic/TIC) | منع مياه الصرف الصحي من دخول المحرك |
الختم الميكانيكي الثانوي | الجرافيت- Ceramic | ختم التأمين المزدوج |
مستشعر تسرب غرفة النفط | 304 مسبار الفولاذ المقاوم للصدأ | المراقبة في الوقت الحقيقي لمكانة الختم |
3. نظام المحرك الثقيل
فئة العزل: F (155 درجة مئوية مقاومة درجة الحرارة)
تصنيف الحماية: IP68 (عملية غاطسة على مدار 24 ساعة)
طريقة التبريد: التبريد المبرد بالسائل مع تصميم بالوعة الحرارة لا يضمن عدم وجود درجات حرارة محيطة تصل إلى 45 درجة مئوية
مثال: QW 100-30-15
QW-Submersible Pump Series Code
قطر 100 بوصة (مم)
30 رأس تصنيف (م)
15 موتور السلطة (كيلوواط)
القدرة القوية على التعامل مع النفايات الصلبة والليفية
خدمة الخدمة الطويلة مع مواد متينة
تصميم فعال للطاقة وصديق للبيئة
طرق التثبيت المرنة (المحمول أو الثابتة)
الحد الأدنى من متطلبات الصيانة
تقدم سلسلة QW نماذج وتكوينات مختلفة لتلبية احتياجات التطبيق المختلفة:
نوع QW القياسي - لنقل مياه الصرف الصحي العامة ونقل مياه الصرف.
نوع QW ذي تدفق عالي-مصمم لضخ مياه الصرف الصحي الكبيرة.
نوع QW Head Type-مناسب للتطبيقات التي تتطلب ارتفاع ضغط التفريغ.
نوع الانفجار المقاوم-للاستخدام في البيئات الخطرة مع الغازات القابلة للاشتعال.
النوع المحمول - خفيفة الوزن وجوال للاستخدام المؤقت أو الطوارئ.
تعتمد مضخة مياه الصرف الصحي QW تصميم محرك ومضخة متكامل بهيكل رأسي ، مما يجعل من السهل التثبيت مباشرة في حفرة الحوض أو مياه الصرف الصحي بدون هياكل إضافية للتصاعد. تشمل المكونات الرئيسية:
المحرك - محرك كهربائي مغطى بالكامل مع عزل من الفئة F ودرجة حماية IP68.
غلاف المضخة - مصنوع من الحديد الزهر أو الفولاذ المقاوم للصدأ لمقاومة التآكل والقوة الهيكلية.
المكره -تصميم غير قناة أو قناة مزدوجة القناة ، متوفرة في الحديد الزهر أو الفولاذ المقاوم للصدأ أو سبيكة مقاومة للارتداء.
الختم الميكانيكي -ترتيب ختم مزدوج للوقاية من التسرب وتوسيع عمر الخدمة.
نظام المحمل -محامل عالية الجودة ، مشحمة بالشحم للتشغيل السلس والمستقر.
دخول الكابل - غدة كابل مقاومة للماء لمنع دخول الماء.
تم تصميم مضخة مياه الصرف الصحي الغاطسة QW مع العديد من المزايا الفريدة:
أداء غير Clog-تصميم المكره الخاص يمنع انسداد الجسيمات الصلبة والنفايات الليفية.
الكفاءة الهيدروليكية العالية - تقلل قنوات التدفق المحسنة من استهلاك الطاقة وتحسن أداء الضخ.
غاطسة بالكامل - يعمل المحرك والمضخة تحت الماء لفترات طويلة دون ارتفاع درجة الحرارة.
المواد المقاومة للتآكل-خيارات مواد متعددة لأنواع سائلة مختلفة ، من الصرف الصحي المحلي إلى المواد الكيميائية الصناعية.
خيارات التحكم التلقائية - يمكن تجهيزها بمفاتيح تعويم أو لوحات تحكم للتشغيل التلقائي.
انخفاض الضوضاء والاهتزاز - الأداء الهادئ يجعله مناسبًا للبيئات السكنية والعامة.
سهولة التثبيت والصيانة - يتيح دليل السكك الحديدية دليل الإزالة السريعة دون استنزاف الحوض.
مضخة QW متعددة الاستخدامات وتستخدم على نطاق واسع عبر صناعات متعددة:
معالجة مياه الصرف الصحي البلدية - ضخ مياه الصرف الصحي من المناطق السكنية والتجارية والصناعية إلى محطات المعالجة.
السيطرة على الفيضانات وصرفها - إزالة مياه الفيضان من الشوارع والأنفاق والطوابق السفلية.
مياه الصرف الصناعية - التعامل مع مياه الصرف الصحي من المصانع والنباتات الكيميائية وعمليات التصنيع.
موقع بناء المياه - تصريف المياه من مواقع الحفر والأنفاق.
الري الزراعي والتصريف - إدارة مياه الري وإزالة مياه الأمطار الزائدة من الأراضي الزراعية.
المرافق العامة - تستخدم في المستشفيات والمدارس والفنادق لتصريف مياه الصرف الصحي.
ضخ خزان الصرف الصحي - نقل الحمأة والصرف الصحي من أنظمة الصرف الصحي إلى مرافق العلاج.
تعمل مضخة مياه الصرف الصحي QW باستخدام مبدأ الضخ في الطرد المركزي:
المحرك يدفع المكره ، الذي يدور بسرعة عالية.
يدخل السائل عين المكره ويسارع إلى الخارج من خلال قوة الطرد المركزي.
هذا يخلق منطقة منخفضة الضغط في المدخل ، رسم بمزيد من السائل.
يتم تحويل سرعة السائل إلى طاقة ضغط في غلاف المضخة ، مما يتيح تفريغه.
يسمح تصميم مرور المكره الخاص للمضخة بالتعامل مع السوائل التي تحتوي على جزيئات صلبة (تصل إلى 80 مم) ومواد ليفية دون انسداد.
مسار التدفق لا تسقط
يولد المكره الحلزوني الحاصل على براءة اختراع تدفق دوامة محورية ، مما يدفع المواد الصلبة مباشرة من المضخة دون بقع ميتة.
أختام طويلة للغاية:
الأختام الميكانيكية المزدوجة + نظام تزييت حمام الزيت ، عمر يصل إلى 12000 ساعة (المضخات الشائعة ≤ 5000 ساعة).
ميزات السلامة الذكية:
مستشعر درجة حرارة اللف المدمج ، إنذار التسرب ، وحدة حماية الحمل الزائد ، ودعم المراقبة عن بُعد IoT.
توفير الطاقة وكفاءة عالية:
النموذج الهيدروليكي المحسّن ، توفير الطاقة بنسبة 18 ٪ -22 ٪ مقارنة بمضخات الصرف الصحي التقليدية (تقرير اختبار الطرف الثالث: EN 12262 Standard).
الصيانة المعيارية:
يمكّن نظام التقيد التلقائي لقضبان التوجيه التثبيت السريع في 3 دقائق ، مما يلغي الحاجة إلى الموظفين من النزول إلى حفرة البئر.
بالنسبة لمياه الصرف الصحي التي تحتوي على جزيئات صلبة كبيرة: اختر مضخة دوامة (مثل سلسلة SEV) أو مضخة القطع (مثل Myers 3RMW).
بالنسبة للآبار العميقة/خزانات الصرف الصحي الثابت: اختر QW غاطسة أو مضخة سلسلة ثابتة ، مع الاهتمام بتصنيف الختم (IP68) والمواد (الحديد الزهر/الفولاذ المقاوم للصدأ).
للتطبيقات غير المحمولة/المحمولة: اختر شاحنة مضخة ديزل ذاتية تحريكها (مثل 200JCQF500).
لإرجاع الحمأة: اختر مضخة الإرجاع ذات الرؤوس المنخفضة ذات التدفق العالي (سلسلة QJB-W).
للجرعات الكيميائية: اختر مضخة القياس الذكية (سلسلة GRUNDFOS الذكية) ، والتي تتطلب واجهة اتصال متوافقة.
يجب أن يعتمد الاختيار الفعلي على النظر الشامل في معدل التدفق ، والرأس ، وخصائص الوسائط (محتوى المواد الصلبة ، والتآكل) ، وبيئة التثبيت (العمق الغاطس ، وظروف إمداد الطاقة) لتجنب خطر الانسداد أو الحمل الزائد.
التصميم الهيدروليكي الألماني + دقة التصنيع الصينية: تم تطوير النماذج الهيدروليكية بالتعاون مع انحرافات كفاءة ضمان KSB أقل من 3 ٪.
ضمان الجسم الرئيسي لمدة 10 سنوات: ضمان الصناعة لمدة 10 سنوات فقط على هيكل المضخة والمحرك.
خدمات التخصيص: متوفرة في الانفجار (Ex D IIB) ، نماذج عالية الانفجار (لاحقة H) ، ونماذج مقاومة للتآكل (مادة 316L).
احصل على الحل المخصص الآن.
↳ قم بتنزيل رسومات التثبيت ثلاثية الأبعاد وأوراق حساب الحمل:
الموقع الإلكتروني: https://www.jush-pump.com/
↳ الدعم الفني: +86-18930647859
↳ البريد الإلكتروني الفني: sales@jush-pump.com
نصيحة للمحترفين: بالنسبة لمياه الصرف الصحي مع محتوى الرمل أكبر من 5 ٪ ، نوصي باستخدام المكره من سبائك الكروم المقاوم للارتداء (CR-SOLOY المقاوم للارتداء) ، والتي يمكن أن تمتد عمرها 3 مرات!
